7.2 Η κλίμακα σχεδίασης

Στη σχεδίαση υπό κλίμακα υπάρχει μια σχέση ανάμεσα στο σχεδιασμένο μήκος ενός αντικειμένου και στο αντίστοιχο πραγματικό. Η κλίμακα δηλαδή είναι η σχέση ενός πραγματικού μήκους προς το μήκος του ίδιου αντικειμένου στο σχέδιο. Με μαθηματικούς λοιπόν όρους η κλίμακα είναι ένα κλάσμα με αριθμητή το σχεδιασμένο μήκος (α1) και παρανομαστή το αντίστοιχο πραγματικό μήκος του αντικειμένου (α2). Σε κάθε σχέδιο αναγράφεται η κλίμακα σχεδίασης σε θέση εμφανή με τη μορφή 1:α (π.χ. 1:10, 1:20, 1:50, 1:100 κ.λπ.). (εικ. 7.1)

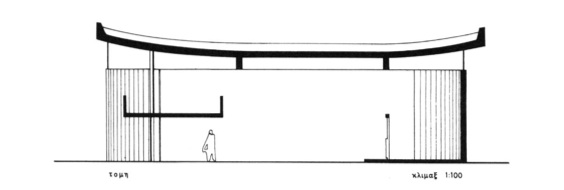

εικ. 7.1

Αυτό σημαίνει ότι μια μονάδα μήκους του σχεδίου αντιστοιχεί σε α μονάδες μήκους του πραγματικού αντικειμένου, μετρημένου πάντα στις ίδιες μονάδες μήκους (π.χ. μέτρα, εκατοστά, χιλιοστά κ.τ.λ.). Δηλαδή όταν γράφουμε σε ένα σχέδιο την κλίμακα 1:50. εννοούμε ότι ένα εκατοστό του σχεδίου αντιστοιχεί σε 50 εκατοστά του πραγματικού μήκους, πράγμα που σημαίνει ότι τα μήκη στο σχέδιο είναι 50 φορές μικρότερα απ'ότι στην πραγματικότητα ή, αντίστροφα, τα μήκη στο πραγματικό αντικείμενο είναι 50 φορές μεγαλύτερα απ'ότι στο σχέδιο.

7.2.1 Η σχεδίαση σε σμίκρυνση

Στο γραμμικό σχέδιο στις περισσότερες περιπτώσεις, τα αντικείμενα που σχεδιάζουμε είναι μεγαλύτερα στην πραγματικότητα απ'ότι η αναπαράσταση τους στο σχέδιο. Δηλαδή κάνουμε σμίκρυνση των πραγματικών διαστάσεων και παριστάνουμε αυτή την κλίμακα σχεδίασης με τη μορφή 1:α.

7.2.2 Η σχεδίαση σε φυσικό μέγεθος

Υπάρχουν περιπτώσεις όπου οι διαστάσεις του αντικειμένου στο σχέδιο είναι ίδιες με τις διαστάσεις του στην πραγματικότητα. Σχεδιάζουμε δηλαδή το αντικείμενο στο φυσικό του μέγεθος και παριστάνουμε αυτή την κλίμακα σχεδίασης με τη μορφή 1:1

7.2.3 Η σχεδίαση σε μεγέθυνση

Στην περίπτωση που χρειάζεται να σχεδιάσουμε πολύ μικρά αντικείμενα και η σχεδίαση σε φυσικό μέγεθος, δηλαδή η κλίμακα 1:1, δε μας βοηθάει να δώσουμε σαφείς πληροφορίες, σχεδιάζουμε το αντικείμενο σε μεγέθυνση. Δηλαδή οι διαστάσεις (τα μεγέθη) του σχεδίου είναι μεγαλύτερα από τα μεγέθη της πραγματικότητας. Τότε, η κλίμακα γράφεται με τη μορφή α:1 (π.χ. 2:1, 5:1, 10:1). Αυτό σημαίνει ότι α μονάδες μήκους σχεδίου αντιστοιχούν σε 1 μονάδα μήκους του πραγματικού αντικειμένου, μετρημένου πάντα στις ίδιες μονάδες μήκους. Δηλαδή όταν γράφουμε σ'ένα σχέδιο την κλίμακα 2:1, εννοούμε ότι δύο εκατοστά του σχεδίου αντιστοιχούν σε 1 εκατοστό του πραγματικού μήκους.
