5-4 O ΝΟΜΟΣ ΤΟΥ GAUSS (Γκάους)

Σχ. 5.7 Το σημειακό φορτίο q βρίσκεται στο κέντρο σφαίρας ακτίνας r.

Ο νόμος αυτός συνδέει την ηλεκτρική ροή που διέρχεται από μια κλειστή επιφάνεια με το φορτίο που περικλείει η επιφάνεια.

Έστω ένα σημειακό θετικό φορτίο q. Ας φανταστούμε μια σφαίρα ακτίνας r, όπως στο σχήμα 3.7, που έχει κέντρο το σημείο στο οποίο βρίσκεται το φορτίο. Θα υπολογίσουμε την ηλεκτρική ροή που διέρχεται από την σφαίρα. Γνωρίζουμε ότι η ένταση του ηλεκτρικού πεδίου στην επιφάνεια της σφαίρας έχει μέτρο

(5.2)

E = K_c	q	=	1	q

	r²		4πε_ο	r²

διεύθυνση ακτινική και φορά προς τα έξω.

Χωρίζουμε την επιφάνεια της σφαίρας σε στοιχειώδη τμήματα ΔΑ, τόσο μικρά ώστε το καθένα από αυτά να μπορεί να θεωρηθεί επίπεδο. Οι δυναμικές

γραμμές του πεδίου που δημιουργεί το q τέμνουν κάθετα κάθε στοιχειώδη επιφάνεια ΔΑ και το κάθετο διάνυσμα ΔΑ σε κάθε τέτοια επιφάνεια είναι παράλληλο με τις δυναμικές γραμμές. Η ολική ροή που διέρχεται από την επιφάνεια της σφαίρας είναι

(5.3)

Ο όρος ΔΑ δίνει το εμβαδόν της σφαιρικής επιφάνειας που είναι ίσο με 4πr². Από τις σχέσεις (5.3) και (5.2) παίρνουμε

Φ_Ε =	1	q	4πr²	=	q

	4πε_ο	r²			ε_ο

Από τη σχέση αυτή προκύπτει ότι η ηλεκτρική ροή (Φ_Ε) είναι ανεξάρτητη της ακτίνας r της σφαίρας που επιλέξαμε. Αυτό είναι λογικό γιατί, το πλήθος των δυναμικών γραμμών που περνά από οποιαδήποτε σφαιρική επιφάνεια με κέντρο το φορτίο είναι ίδιο ανεξάρτητα από την ακτίνα της. Στην πραγματικότητα η επιφάνεια δεν χρειάζεται να είναι σφαιρική. Από οποιαδήποτε κλειστή επιφάνεια, που περικλείει το φορτίο q, (Σχ. 5.8) θα περνάει ίδιος αριθμός δυναμικών γραμμών. Επομένως, η ηλεκτρική ροή για κάθε κλειστή επιφάνεια που περικλείει το φορτίο q είναι ίση με αυτή που βρήκαμε για τη σφαίρα, δηλαδή

Φ_Ε =	q

	ε_ο

Το συμπέρασμα στο οποίο καταλήξαμε γενικεύεται και στην περίπτωση που έχουμε πολλά σημειακά φορτία, ή φορτισμένα σώματα. Με την αρχή της επαλληλίας αποδεικνύεται ότι η ηλεκτρική ροή που διέρχεται από μια οποιαδήποτε κλειστή επιφάνεια είναι ίση με Q_εγκ/ε_ο όπου Q_εγκ το φορτίο που περικλείεται από την κλειστή επιφάνεια. Η παραπάνω πρόταση αποτελεί το νόμο του Gauss για το ηλεκτρικό πεδίο. Σύμφωνα με αυτόν

η ηλεκτρική ροή που διέρχεται από μια κλειστή επιφάνεια ισούται

με το πηλίκο του ολικού φορτίου που περικλείει η επιφάνεια, προς

τη σταθερά ε_ο.

(5.4)

Φ_Ε =	Q_εγκ

	ε_ο

Την κλειστή επιφάνεια που επιλέγουμε για να εφαρμόσουμε το νόμο του Gauss θα την ομομάζουμε επιφάνεια Gauss.

Κατά την εφαρμογή του νόμου του Gauss πρέπει να είμαστε προσεκτικοί. Ενώ το φορτίο Q_εγκ στη σχέση (5.4) είναι το φορτίο που βρίσκεται μέσα στην επιφάνεια Gauss, το Ε είναι το ολικό ηλεκτρικό πεδίο που οφείλεται τόσο σε φορτία που βρίσκονται μέσα στην επιφάνεια όσο και σε φορτία που βρίσκονται έξω από αυτήν.

Ο νόμος του Gauss είναι θεμελιώδους σημασίας στην ηλεκτροστατική. Η σημασία του είναι ανάλογη με αυτήν του νόμου του Coulomb. Στην πραγματικότητα ο νόμος του Gauss και ο νόμος του Coulomb δεν είναι δυο ανεξάρτητοι φυσικοί νόμοι, αλλά ο ίδιος νόμος που εκφράζεται με δύο διαφορετικούς τρόπους.

Στη συνέχεια θα δούμε ότι ο νόμος του Gauss δίνει εύκολα την ένταση του ηλεκτρικού πεδίου σε περιπτώσεις όπου έχουμε συμμετρική κατανομή φορτίου.

Σχ. 5.8 H ηλεκτρική ροή που διέρχεται από τις δύο επιφάνειες είναι ίδια.

Το φορτίο q βρίσκεται έξω από την επιφάνεια. Οι δυναμικές γραμμές του πεδίου που δημιουργεί και εισέρχονται σ’ αυτή εξέρχονται από κάποιο άλλο σημείο απ’ αυτή. Η συνολική ηλεκτρική ροή που περνάει από την επιφάνεια είναι ίση με μηδέν.

Σχ. 5.9 Το φορτίο q βρίσκεται έξω από την επιφάνεια. Οι δυναμικές γραμμές του πεδίου που δημιουργεί και εισέρχονται σ’ αυτή εξέρχονται από κάποιο άλλο σημείο απ’ αυτή. Η συνολική ηλεκτρική ροή που περνάει από την επιφάνεια είναι ίση με μηδέν.

Εικ. 5.1 Karl Friedrich Gauss. (1777-1855). Γερμανός, ένας από τους μεγαλύτερους μαθηματικούς όλων των αιώνων.

Εφαρμογές του νόμου του Gauss

Όπως είπαμε, με το νόμο του Gauss μπορούμε να υπολογίσουμε εύκολα την ένταση του ηλεκτρικού πεδίου σε περιπτώσεις που το ηλεκτρικό φορτίο κατανέμεται συμμετρικά. Στις περιπτώσεις αυτές επιλέγουμε μια επιφάνεια (επιφάνεια Gauss) που έχει την ίδια συμμετρία με εκείνη της κατανομής του φορτίου.

ΠΑΡΑΔΕΙΓΜΑ 5-1

Ένα σφαιρικό κέλυφος που θεωρούμε ότι έχει αμελητέο πάχος (σχ.3.10) έχει ακτίνα α και φέρει φορτίο Q, ομοιόμορφα κατανεμημένο στην επιφάνειά του. Βρείτε την ένταση του ηλεκτρικού πεδίου στο εξωτερικό και στο εσωτερικό του σφαιρικού κελύφους.

Απάντηση:

Επειδή το φορτίο είναι ομοιόμορφα κατανεμημένο στην επιφάνεια του κελύφους, το πεδίο που δημιουργεί το κέλυφος έχει ακτινική διεύθυνση και η ένταση έχει την ίδια τιμή σε όλα τα σημεία που απέχουν το ίδιο από το κέντρο του κελύφους. Για τους λόγους αυτούς επιλέγουμε ως επιφάνεια Gauss μια σφαιρική επιφάνεια, ομόκεντρη με το κέλυφος.

Α) Η επιφάνεια Gauss έχει ακτίνα r μεγαλύτερη ή ίση της ακτίνας του

κελύφους, r ≥ α.

Χωρίζουμε την επιφάνεια σε πολύ μικρά τμήματα. Έστω ένα από αυτά, εμβαδού ΔΑ. Η κάθετη ΔΑ στην επιφάνεια ΔΑ και η ένταση τουπεδίου σ΄ αυτή την περιοχή, έχουν την ίδια κατεύθυνση, (Σχ. 5.11) επομένως η ροή που διέρχεται από την επιφάνεια ΔΑ είναι

ΔΦ_Ε = Ε ΔΑ συν 0 = Ε ΔΑ

Το ίδιο ισχύει και για κάθε άλλο τμήμα ΔΑ της επιφάνειας Gauss.

Άρα η συνολική ροή είναι

(5.5)

Όμως από το νόμο του Gauss έχουμε

Φ_Ε =	Q_εγκ	=	Q	(5.6)

	ε_ο		ε_ο

Από (5.5) και (5.6) έχουμε

Ε 4π r²=	Q	επομένως Ε=	1	Q

	ε_ο		4πε_ο	r²

Αυτή όμως είναι η σχέση που δίνει την ένταση του πεδίου που δημιουργεί ένα σημειακό φορτίο Q, σε απόσταση r. Επομένως ο σφαιρικός φλοιός συμπεριφέρεται, στον εξωτερικό του χώρο, σαν να ήταν ένα σημειακό φορτίο συγκεντρωμένο στο κέντρο του.

Ας δούμε όμως τι συμβαίνει στο εσωτερικό

Σχ. 5.10 Το ηλεκτρικό φορτίο είναι ομοιόμορφα κατανεμημένο στο σφαιρικό κέλυφος.

Σχ. 5.11 H επιφάνεια Gauss είναι σφαίρα ομόκεντρη με το κέλυφος με ακτίνα μεγαλύτερη ή ίση της ακτίνας του κελύφους.

Β) Επιλέγουμε και πάλι μια σφαιρική επιφάνεια Gauss ομόκεντρη με το

κέλυφος που τώρα έχει ακτίνα r < α. Αν, όπως και πριν, φανταστούμε την

επιφάνεια χωρισμένη σε στοιχειώδη τμήματα, θα καταλήξουμε πάλι στη

σχέση

(5.7)

Σύμφωνα με το νόμο του Gauss

Φ_Ε =	Q_εγκ	όμως	Q_εγκ = 0 επομένως Φ_Ε = 0	(5.8)

	ε_ο

Από (5.7) και (5.8) προκύπτει Ε=0

Δηλαδή στο εσωτερικό του κελύφους δεν υπάρχει ηλεκτρικό πεδίο.

Σχ. 5.12 Η επιφάνεια Gauss είναι σφαίρα ομόκεντρη με το κέλυφος και με μικρότερη ακτίνα

Παρατήρηση

Σε κάθε σώμα υπάρχει και θετικό και αρνητικό φορτίο. Στα ηλεκτρικά ουδέτερα σώματα, το ποσό του θετικού φορτίου είναι ίσο με το ποσό του αρνητικού φορτίου. Αν ένα σώμα είναι φορτισμένο πλεονάζει το θετικό ή το αρνητικό φορτίο. Σε ένα φορτισμένο αγωγό οι απωστικές δυνάμεις μεταξύ των φορτίων που πλεονάζουν είναι ισχυρότερες από τις ελκτικές δυνάμεις που δέχονται από τα φορτία που έχουν αντίθετο πρόσημο. Έτσι τα φορτία που πλεονάζουν τείνουν να απομακρυνθούν μεταξύ τους και συγκεντρώνονται στην επιφάνεια του αγωγού.¹ Αν ο αγωγός είναι σφαιρικός το πλεονάζον φορτίο κατανέμεται ομοιόμορφα στην επιφάνεια του αγωγού. Επομένως το πεδίο που δημιουργεί ένας στατικά φορτισμένος σφαιρικός αγωγός είναι όμοιο με το πεδίο ενός φορτισμένου σφαιρικού κελύφους.

Όλο το φορτίο του σφαιρικού αγωγού βρίσκεται στην επιφάνειά του. Εξωτερικά ο αγωγός συμπεριφέρεται σαν όλο του το φορτίο να είναι συγκεντρωμένο στο κέντρο του (σαν σημειακό φορτίο). Στο εσωτερικό του αγωγού το πεδίο είναι μηδέν.

Σχ. 5.12 Όλο το φορτίο του σφαιρικού αγωγού βρίσκεται στην επιφάνειά του. Εξωτερικά ο αγωγός συμπεριφέρεται σαν όλο του το φορτίο να είναι συγκεντρωμένο στο κέντρο του (σαν σημειακό φορτίο). Στο εσωτερικό του αγωγού το πεδίο είναι μηδέν.

ΠΑΡΑΔΕΙΓΜΑ 5-2

Ένα πολύ μεγάλο (απείρου μήκους) σύρμα είναι ομοιόμορφα φορτισμένο. Αν το φορτίο που φέρει ανά μονάδα μήκους είναι λ (ονομάζεται και «γραμμική πυκνότητα φορτίου»), να βρεθεί η ένταση του ηλεκτρικού πεδίου που δημιουργεί.

Απάντηση:

Για λόγους συμμετρίας, το πεδίο που δημιουργεί ένα τέτοιο σύρμα είναι ακτινικό και η τιμή της έντασης είναι ίδια σε όλα τα σημεία που απέχουν το ίδιο από το σύρμα. Τα σημεία αυτά αποτελούν μια κυλινδρική επιφάνεια.

Για να εκμεταλλευτούμε τη συμμετρία του πεδίου, επιλέγουμε ως επιφάνεια Gauss την επιφάνεια κυλίνδρου που έχει άξονα το φορτισμένο σύρμα, μήκος L και βάσεις που έχουν ακτίνα r.

H ένταση του ηλεκτρικού πεδίου που δημιουργεί το σύρμα είναι κάθετη και έχει το ίδιο μέτρο σε κάθε σημείο της κυρτής επιφάνειας του κυλίνδρου.

¹ Στην πραγματικότητα τα φορτία που μετακινούνται στον αγωγό είναι τα ελεύθερα ηλεκτρόνια.

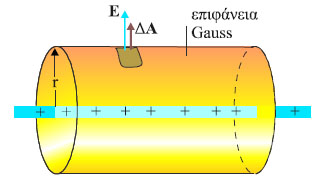

Σχ. 5.14 Επιλέγουμε επιφάνεια Gauss μια κυλινδρική επιφάνεια ομοαξονική με το σύρμα.

Η ροή που διαπερνά τις βάσεις του κυλίνδρου είναι μηδέν, γιατί η ένταση είναι παράλληλη με τις πλευρές αυτές. Αν χωρίσουμε την κυρτή επιφάνεια του κυλίνδρου σε στοιχειώδη τμήματα, η κάθετη σε κάθε τέτοιο στοιχειώδες τμήμα είναι παράλληλη με την ένταση του πεδίου. Η ολική ροή που διέρχεται από τον κύλινδρο είναι:

Φ_Ε = Φ _{ΣΤΙΣ ΒΑΣΕΙΣ} + Φ_{ΚΥΡΤΗΣ ΕΠΙΦΑΝΕΙΑΣ} = Φ _{ΚΥΡΤΗΣ ΕΠΙΦΑΝΕΙΑΣ}

όμως

επομένως

Φ_Ε = Ε 2pr L

(5.9)

Το ολικό φορτίο που περικλείει η κυλινδρική επιφάνεια είναι L λ. Επομένως ο νόμος του Gauss γράφεται

Φ_Ε =	Q_εγκ	=	λL

	ε_ο		ε_ο

Αντικαθιστώντας την ηλεκτρική ροή από την (5.9) έχουμε

Ε 2π r L =	λL	από όπου Ε =	1	λ	, δηλαδή

	ε_ο		2πε_ο	r

η ένταση σε ένα σημείο του πεδίου που δημιουργεί το σύρμα είναι αντίστροφα ανάλογη της απόστασης από αυτό

ΠΑΡΑΔΕΙΓΜΑ 5-3

Έστω ένα επίπεδο φύλλο άπειρων διαστάσεων, που είναι ομοιόμορφα φορτισμένο. Το φορτίο ανά μονάδα επιφάνειας είναι σ (λέγεται και «επιφανειακή πυκνότητα φορτίου»). Ζητάμε την ένταση του ηλεκτρικού πεδίου που δημιουργεί η φορτισμένη επιφάνεια.

Απάντηση:

Η ένταση του πεδίου, για λόγους συμμετρίας, έχει διεύθυνση κάθετη στο επίπεδο του φορτισμένου φύλλου και το ίδιο μέτρο σε δύο σημεία που απέχουν εξίσου από το φορτισμένο φύλλο και βρίσκονται σε αντίθετες πλευρές.

Επιλέγουμε ως επιφάνεια Gauss την επιφάνεια ενός κυλίνδρου που έχει τον άξονά του κάθετο στο φορτισμένο φύλλο και τις δύο βάσεις του, εμβαδού Α, να ισαπέχουν από το φορτισμένο επίπεδο.

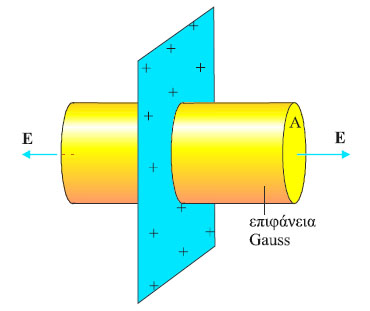

Σχ. 5.15 Επιλέγουμε επιφάνεια Gauss μια κυλινδρική επιφάνεια. Ο άξονας του κυλίνδρου είναι κάθετος στο φορτισμένο φύλλο και οι βάσεις του ισαπέχουν από αυτό.

Η ροή που διέρχεται από την κυρτή επιφάνεια του κυλίνδρου είναι μηδέν αφού κάθε στοιχειώδες τμήμα της είναι παράλληλο με τις δυναμικές γραμμές του πεδίου. Η ένταση του ηλεκτρικού πεδίου είναι κάθετη στις βάσεις του κυλίνδρου και το μέτρο της είναι ίδιο και στις δύο βάσεις. Η ροή που διέρχεται από κάθε βάση είναι ΕΑ. Η ολική ροή που διέρχεται από τον κύλινδρο είναι

Φ_Ε = Φ_{ΚΥΡΤΗΣ ΕΠΙΦΑΝΕΙΑΣ}+ Φ _{ΣΤΙΣ ΒΑΣΕΙΣ} = Φ _{ΣΤΙΣ ΒΑΣΕΙΣ}= 2EA

(5.10)

Το ολικό φορτίο που περιέχεται στην κυλινδρική επιφάνεια είναι σΑ. Σύμφωνα με τον νόμο του Gauss

Φ_Ε =	Q_εγκ	ή Φ_Ε =	σΑ	(5.11)

	ε_ο		ε_ο

Από (5.11) και (5.10) προκύπτει

2EA =	σΑ	ή Ε =	σ	(5.12)

	ε_ο		2ε_ο

Από το αποτέλεσμα προκύπτει ότι η τιμή της έντασης είναι ανεξάρτητη της απόστασης από το φορτισμένο φύλλο.

Το ηλεκτρικό πεδίο που δημιουργεί το φορτισμένο φύλλο απείρων διαστάσεων είναι ομογενές σε κάθε περιοχή του χώρου που ορίζεται από αυτό.
