3.4 ΑΝΑΛΥΣΗ ΛΕΥΚΟΥ ΦΩΤΟΣ ΚΑΙ ΧΡΩΜΑΤΑ

1-5 Εξάρτηση του δείκτη διάθλασης από το μήκος κύματος.

Εικόνα 3.4-5 Εξάρτηση του δείκτη διάθλασης από το μήκος κύματος.

1-6 Ακτίνα φωτός που διαθλάται από πρίσμα εκτρέπεται κατά γωνία φ.

Εικόνα 3.4-6 Ακτίνα φωτός που διαθλάται από πρίσμα εκτρέπεται κατά γωνία φ.

Το φαινόμενο «διασκεδασμός» μελετήθηκε για πρώτη φορά το 17ο αιώνα από το Ρενέ Ντεκάρτ και το Νεύτωνα.

Ο Νεύτωνας προσπάθησε να αναλύσει περαιτέρω τις μονοχρωματικές ακτίνες του φάσματος σε άλλες απλούστερες, αλλά δεν τα κατάφερε. Το μόνο που παρατήρησε ήταν ότι το χρώμα διαχεόταν περισσότερο, αλλά παρέμενε ως έχει.

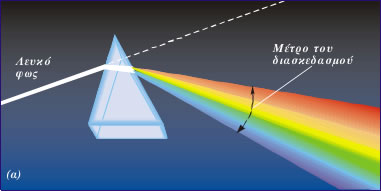

1-7 (α) Απεικόνιση τον διασκεδασμού που προκαλείται σε δέσμη λευκού φωτός από ένα πρίσμα. Η ταινία των εξερχόμενων χρωμάτων ονομάζεται φάσμα. (β) Τα βασικά χρώματα του φάσματος.

1-7 (α) Απεικόνιση τον διασκεδασμού που προκαλείται σε δέσμη λευκού φωτός από ένα πρίσμα. Η ταινία των εξερχόμενων χρωμάτων ονομάζεται φάσμα. (β) Τα βασικά χρώματα του φάσματος.

Διασκεδασμός και πρίσματα

Στην προηγούμενη υποενότητα είδαμε ότι η ταχύτητα του φωτός στο κενό είναι ίδια για όλα τα μήκη κύματος. Σε ένα υλικό οπτικό μέσο η ταχύτητα του φωτός είναι διαφορετική για διαφορετικά μήκη κύματος. Ο δείκτης διάθλασης του μέσου δεν είναι σταθερός, αλλά εξαρτάται από το μήκος κύματος του φωτός.

Το φαινόμενο αυτό, δηλαδή η εξάρτηση της ταχύτητας του φωτός και του δείκτη διάθλασης από το μήκος κύματος, ονομάζεται διασκεδασμός. Στο σχήμα 1 -5 απεικονίζεται η εξάρτηση του δείκτη διάθλασης ενός οπτικού υλικού (χαλαζία) από το μήκος κύματος λ₀ στο κενό. Η τιμή του n, όπως βλέπουμε, μειώνεται, καθώς αυξάνεται η τιμή του μήκους κύματος. Φως μεγαλύτερου μήκους κύματος έχει μεγαλύτερη ταχύτητα σε ένα μέσο από φως μικρότερου μήκους κύματος.

Ανάλυση του λευκού φωτός

Για να κατανοήσουμε το φαινόμενο ανάλυσης του λευκού φωτός, ας δούμε αρχικά πώς προκαλείται η εκτροπή (αλλαγή κατεύθυνσης) μιας μονοχρωματικής ακτίνας φωτός από ένα πρίσμα. Στο σχήμα 1-6 έχουμε μία τέτοια ακτίνα φωτός, που προσπίπτει πλάγια στην αριστερή επιφάνεια ενός πρίσματος. Επειδή ο δείκτης διάθλασης του πρίσματος είναι μεγαλύτερος από το δείκτη διάθλασης του οπτικού μέσου που τον περιβάλλει, η ακτίνα διαθλάται προσεγγίζοντας την κάθετη xx′, ενώ, όταν η ακτίνα εξέρχεται από το πρίσμα, απομακρύνεται από την κάθετη. Βλέπουμε ότι η εξερχόμενη ακτίνα έχει εκτραπεί τελικά από την αρχική της πορεία κατά γωνία φ. Η γωνία φ ονομάζεται γωνία εκτροπής.

Έστω τώρα ότι έχουμε μία δέσμη λευκού φωτός που προσπίπτει πάνω σε ένα πρίσμα (σχήμα 1-7α). Οι ακτίνες που εξέρχονται από το πρίσμα εκτρέπονται και διασκορπίζονται στο χώρο εξόδου, ενώ ταυτόχρονα το λευκό φως αναλύεται σε μία πολύχρωμη συνεχή ταινία, που περιλαμβάνει γνωστά χρώματα. Η ταινία αυτή ονομάζεται φάσμα του λευκού φωτός.

Τα χρώματα του φάσματος, κατά σειρά μείωσης του μήκους κύματος, είναι: ερυθρό, πορτοκαλί, κίτρινο, πράσινο, κυανό και ιώδες (σχήμα 1-7β). Τα χρώματα αυτά δεν αναλύονται σε άλλα απλούστερα και, αν τα ανασυνθέσουμε, θα αναπαραγάγουμε το λευκό φως.

Παρατηρώντας την εικόνα του σχήματος 1-7β βλέπουμε ότι οι ιώδεις ακτίνες εκτρέπονται περισσότερο, ενώ οι ερυθρές λιγότερο από τις άλλες που βρίσκονται ανάμεσά τους. Αυτό μας οδηγεί στο συμπέρασμα ότι η γωνία εκτροπής εξαρτάται από το μήκος κύματος κάθε χρώματος.

Συμπερασματικά, το φως εμφανίζει τα εξής χαρακτηριστικά σε σχέση με τη διάδοσή του σε οπτικά μέσα:

Κάθε μονοχρωματική ακτίνα φωτός, όταν διαδίδεται σε ένα συγκεκριμένο οπτικό μέσο, χαρακτηρίζεται από ένα μοναδικό μήκος κύματος, που είναι η ταυτότητα του χρώματος για το μέσο αυτό.
Ο δείκτης διάθλασης του οπτικού μέσου έχει διαφορετική τιμή για κάθε χρώμα (πίνακας 1.2).
Η γωνία εκτροπής κάθε χρώματος, όταν αυτό διέρχεται από οπτικό μέσο, εξαρτάται από το μήκος κύματος του χρώματος και όσο μεγαλύτερο είναι το μήκος κύματος τόσο μικρότερη είναι η γωνία εκτροπής.

Ουράνιο τόξο - Τα χρώματα της φύσης

Έχουμε παρατηρήσει πολλές φορές, τις βροχερές μέρες με λίγο Ήλιο, να εμφανίζεται στον ουρανό το ουράνιο τόξο. Εκείνη τη στιγμή η φύση συνδυάζει δύο φαινόμενα, το διασκεδασμό και την ολική ανάκλαση, και μας δίνει την ευκαιρία να χαρούμε την ωραιότητα των αποτελεσμάτων του συνδυασμού αυτού. Το φως, όπως έρχεται πίσω από τον παρατηρητή, αφού διαθλαστεί και υποστεί ολική ανάκλαση στις μικρές σταγόνες της βροχής, εξέρχεται από αυτές και κατευθύνεται προς τα μάτια του.

Ο διασκεδασμός προκαλεί τη διάθλαση των χρωμάτων σε διαφορετικές γωνίες και έτσι έχουμε την ανάλυση του φωτός στα χρώματα της ίριδας.

1-10 Η Ισμήνη με το Φαίδωνα στο Μυστρά με φόντο το ουράνιο τόξο και την κοιλάδα του Ευρώτα.

Εικόνα 3.4-10 Η Ισμήνη με το Φαίδωνα στο Μυστρά με φόντο το ουράνιο τόξο και την κοιλάδα του Ευρώτα.

1-8 Το μονοχρωματικό φως δεν αναλύεται σε άλλες απλούστερες ακτινοβολίες. Το πρίσμα Π1 αναλύει το λευκό φως, όμως το Π2 απλώς εκτρέπει την κίτρινη ακτίνα.

Εικόνα 3.4-8 Το μονοχρωματικό φως δεν αναλύεται σε άλλες απλούστερες ακτινοβολίες. Το πρίσμα Π₁ αναλύει το λευκό φως, όμως το Π₂ απλώς εκτρέπει την κίτρινη ακτίνα.

Πίνακας 1.2

Δείκτης διάθλασης στεφανύαλου

Χρώμα Δείκτης διάθλασης

Ιώδες 1,532

Μπλε 1,528

Πράσινο 1,519

Κίτρινο1,517

Πορτοκαλί 1,514

Κόκκινο 1,513

1-9 Διάθλαση ηλιακού φωτός σε σταγόνα βροχής.

Εικόνα 3.4-9 Διάθλαση ηλιακού φωτός σε σταγόνα βροχής.

1-9 Διάθλαση ηλιακού φωτός σε σταγόνα βροχής.

1-11 Αρχή λειτουργίας τον φασματοσκοπίου. Με τη διόπτρα παρατηρούμε τα διάφορα χρώματα του φάσματος. Αν θέλουμε να αποτυπώσουμε το φάσμα, υπάρχουν ειδικές φωτογραφικές μηχανές που προσαρμόζονται στο προσοφθάλμιο σύστημα της διόπτρας.

Εικόνα 3.4-11 Αρχή λειτουργίας τον φασματοσκοπίου.
Με τη διόπτρα παρατηρούμε τα διάφορα χρώματα του φάσματος. Αν θέλουμε να αποτυπώσουμε το φάσμα, υπάρχουν ειδικές φωτογραφικές μηχανές που προσαρμόζονται στο προσοφθάλμιο σύστημα της διόπτρας.

1-12 Φάσματα εκπομπής που αποτυπώνομαι στο φιλμ του φασματογράφου: (α) λαμπτήρα πυρακτώσειως, (β) λαμπτήρα νατρίου.

Εικόνα 3.4-12 Φάσματα εκπομπής που αποτυπώνομαι στο φιλμ του φασματογράφου: (α) λαμπτήρα πυρακτώσειως, (β) λαμπτήρα νατρίου.

Στις αρχές του 19ου αιώνα είχε ανακαλυφθεί ότι κάθε στοιχείο παρουσιάζει ένα συγκεκριμένο σύνολο μηκών κύματος στο γραμμικό του φάσμα. Με την πάροδο του χρόνου η αναγνώριση στοιχείων από τα φάσματά τους εξελίχθηκε σε μια χρήσιμη τεχνική ανάλυσης. Το χαρακτηριστικό φάσμα ενός ατόμου φαινόταν να σχετίζεται με την εσωτερική του δομή, αλλά οι προσπάθειες να εξηγηθεί αυτό με την κλασική μηχανική και την ηλεκτροδυναμική δεν ήταν επιτυχείς. Τη λύση την έδωσε η εισαγωγή της κβαντομηχανικής στο παιχνίδι της έρευνας, η οποία οδήγησε σε δραστικές αλλαγές των απόψεων για τη φύση της ακτινοβολίας και την αλληλεπίδρασή της με την ύλη.

Το φασματοσκόπιο

To φασματοσκόπιο (ή φασματογράφος) πρίσματος είναι ένα όργανο με το οποίο γίνεται η ανάλυση μίας δέσμης φωτός και η μελέτη του φάσματός της. Αποτελείται από τρία βασικά μέρη, τον κατευθυντήρα, το πρίσμα και τη διόπτρα. Το φως μίας πηγής εισέρχεται στον κατευθυντήρα, εξέρχεται από αυτόν, έτσι ώστε οι ακτίνες να είναι μεταξύ τους παράλληλες, προσπίπτει στο πρίσμα και αναλύεται στο φάσμα του. Οι εξερχόμενες ακτίνες παρατηρούνται από τη διόπτρα. Περιστρέφοντας το πρίσμα ή τη διόπτρα μπορούμε να παρατηρήσουμε τα διάφορα μήκη κύματος.

Αν στη διόπτρα προσαρμόσουμε το φακό μιας φωτογραφικής μηχανής, το φάσμα αποτυπώνεται στο φιλμ (φασματογράφος) και έτσι μπορούμε να μελετάμε τα μήκη κύματος του φωτός που εκπέμπει μία πηγή, λόγου χάρη το πυρακτωμένο νήμα ενός λαμπτήρα φωτισμού (λαμπτήρας πυρακτώσεως), ή μία λυχνία ατμών νατρίου.

Φάσματα εκπομπής

Το φάσμα της ακτινοβολίας που εκπέμπει μία φωτεινή πηγή ονομάζεται φάσμα εκπομπής της πηγής αυτής. Τα φάσματα εκπομπής των διάφορων πηγών διακρίνονται σε συνεχή και γραμμικά.

(α) Συνεχή φάσματα εκπομπής. Συνεχή φάσματα παίρνουμε, όταν εξετάζουμε με το φασματογράφο το φως που εκπέμπουν στερεά και υγρά σώματα τα οποία βρίσκονται σε μεγάλη θερμοκρασία (διάπυρα σώματα). Αν η πηγή του φωτός είναι, για παράδειγμα, ο λαμπτήρας πυρακτώσεως, τότε το φάσμα είναι μία συνεχής ταινία χρωμάτων, ακριβώς όπως την περιγράψαμε προηγουμένως. Επίσης συνεχές φάσμα εκπέμπουν ο λιωμένος σίδηρος, ο λιωμένος χαλκός κτλ.

Επειδή τα συνεχή φάσματα, που εκπέμπονται από διάφορα διάπυρα σώματα, δε διαφέρουν μεταξύ τους, η μελέτη τέτοιων φασμάτων δεν μπορεί να μας δώσει πληροφορίες για τη φύση του σώματος, αν δηλαδή το σώμα αποτελείται από κάποιο συγκεκριμένο υλικό, όπως π.χ. σίδηρο, χαλκό κτλ. Η μοναδική πληροφορία που παίρνουμε είναι για τη θερμοκρασία του υλικού.

(β) Γραμμικά φάσματα εκπομπής. Αν εξετάσουμε με το φασματοσκόπιο το φως που εκπέμπουν θερμά αέρια ή ατμοί, τότε διαπιστώνουμε ότι το φάσμα τους, που αποτυπώνεται στο φιλμ, αποτελείται από διακριτές χρωματιστές γραμμές, χαρακτηριστικές για το είδος των αερίων ή των ατμών. Κάθε γραμμή αντιστοιχεί σε συγκεκριμένο μήκος κύματος ή συχνότητα. Αν κάνουμε, λόγου χάρη, φασματοσκοπική ανάλυση του φωτός που εκπέμπει η λυχνία ατμών νατρίου, θα παρατηρήσουμε ότι το φάσμα του αποτελείται από δύο κίτρινες γραμμές πολύ κοντά μεταξύ τους (σχήμα 1-12).

Φάσματα απορρόφησης

Αν μεταξύ μίας φωτεινής πηγής που εκπέμπει λευκό φως και του κατευθυντήρα ενός φασματογράφου παρεμβάλουμε ένα υλικό μέσο, λόγου χάρη ένα δοχείο που να περιέχει έγχρωμο υγρό ή μια έγχρωμη γυάλινη πλάκα (σχήμα 1-13), θα διαπιστώσουμε ότι ορισμένες περιοχές του συνεχούς φάσματος λείπουν και στη θέση τους εμφανίζονται σκοτεινές περιοχές. Τα φάσματα αυτά τα ονομάζουμε φάσματα απορρόφησης, γιατί οι σκοτεινές περιοχές οφείλονται στο ότι οι ακτίνες ορισμένων χρωμάτων έχουν απορροφηθεί κατά τη διέλευσή τους από το υλικό μέσο. Τα φάσματα απορρόφησης τα διακρίνουμε σε συνεχή και γραμμικά.

(α) Συνεχή φάσματα απορρόφησης δίνουν τα έγχρωμα διαφανή στερεά και υγρά. Αν το υλικό που φωτίζουμε είναι γυάλινη κόκκινη πλάκα, τότε παίρνοντας το φάσμα θα παρατηρήσουμε ότι έχουν απορροφηθεί ορισμένες περιοχές του συνεχούς φάσματος εκπομπής. Συγκεκριμένα, από την κόκκινη πλάκα διέρχονται μόνο οι ακτίνες που βρίσκονται στην περιοχή του ερυθρού (σχήμα 1-13β).

(β) Γραμμικά φάσματα απορρόφησης δίνουν τα αέρια ή οι ατμοί. Αποτελούνται από ένα συνεχές φάσμα στο οποίο υπάρχουν σκοτεινές γραμμές. Έτσι, αν μεταξύ μίας φωτεινής πηγής που εκπέμπει λευκό φως και του κατευθυντήρα ενός φασματογράφου παρεμβάλουμε ένα διαφανές δοχείο με ατμούς νατρίου (σχήμα 1- 13γ), τότε στο συνεχές φάσμα του λευκού φωτός του λαμπτήρα θα παρατηρήσουμε σκοτεινές γραμμές, στις θέσεις ακριβώς εκείνες που θα εμφανίζονταν οι κίτρινες γραμμές του φάσματος εκπομπής των ατμών του νατρίου. Δηλαδή οι ατμοί του νατρίου έχουν απορροφήσει τις κίτρινες ακτινοβολίες που εκπέμπουν, όταν ακτινοβολούν.

1-13 Τυπική διάταξη για την αποτύπωση του φάσματος απορρόφησης. Το κόκκινο γυαλί επιτρέπει τη διέλευση ακτινών με μήκη κύματος κοντά στην περιοχή του ερυθρού.

Εικόνα 3.4-13 Τυπική διάταξη για την αποτύπωση του φάσματος απορρόφησης. Το κόκκινο γυαλί επιτρέπει τη διέλευση ακτινών με μήκη κύματος κοντά στην περιοχή του ερυθρού.

(α) Συνεχές φάσμα εκπομπής λευκού φωτός, (β) Συνεχές φάσμα απορρόφησης κόκκινου γυαλιού.

(α) Συνεχές φάσμα εκπομπής λευκού φωτός,
(β) Συνεχές φάσμα απορρόφησης κόκκινου γυαλιού.

(γ) Γραμμικό φάσμα απορρόφησης ατμών Na.

Υπεριώδης και υπέρυθρη ακτινοβολία

Υπεριώδης ακτινοβολία

Το συνεχές φάσμα που παίρνουμε, όταν αναλύουμε με το φασματοσκόπιο το λευκό φως, τελειώνει στο ένα άκρο με ιώδες φως, ενώ στο άλλο με ερυθρό. Όπως φαίνεται από το σχήμα 1-14, το ορατό φως, δηλαδή τα μήκη κύματος που αντιλαμβάνεται το μάτι μας, έχει όρια και τα χρώματά του έχουν μήκη κύματος που κυμαίνονται μεταξύ 400nm του ιώδους και 700nm του ερυθρού. Αυτό όμως δε σημαίνει ότι το φάσμα του λευκού φωτός, που εκπέμπει η φωτεινή πηγή, περιορίζεται σε αυτά τα όρια.

Αν παρατηρήσουμε με ειδικό φασματογράφο τη φωτογραφική πλάκα στην οποία αποτυπώνεται το φάσμα, θα διαπιστώσουμε ότι πέρα από το όριο της ιώδους περιοχής η πλάκα έχει αμαυρωθεί. Αυτό μας οδηγεί στο συμπέρασμα ότι, εκτός από την ακτινοβολία της ορατής περιοχής του φάσματος, υπάρχει και ακτινοβολία αόρατη, η οποία βρίσκεται πέρα από την ιώδη περιοχή. Η ακτινοβολία αυτή ονομάζεται υπεριώδης ακτινοβολία.

Η υπεριώδης ακτινοβολία αποτελείται από ακτινοβολίες που έχουν μήκη κύματος μικρότερα των 400nm και μεγαλύτερα του 1nm περίπου.

Αν και η υπεριώδης ακτινοβολία δεν είναι ορατή με γυμνό μάτι, μερικές από τις ιδιότητες της μας πληροφορούν για την ύπαρξή της:

1. Προκαλεί αμαύρωση των φωτογραφικών πλακών.

2.

Προκαλεί το φθορισμό σε διάφορα σώματα, όταν δηλαδή προσπίπτει σε ορισμένα σώματα, τότε αυτά εκπέμπουν χαρακτηριστικές ορατές ακτινοβολίες.

1-14 Φάσμα υπεριώδους - γκρίζα περιοχή στο φιλμ πέρα από το ιώδες.

Εικόνα 3.4-14 Φάσμα υπεριώδους - γκρίζα περιοχή στο φιλμ πέρα από το ιώδες.

1-15 Δύο φωτογραφίες του ίδιου αγαλματιδίου τραβηγμένες η (α) στο ορατό φως και η (β) στο υπεριώδες.

Εικόνα 3.4-15 Δύο φωτογραφίες του ίδιου αγαλματιδίου τραβηγμένες η (α) στο ορατό φως και η (β) στο υπεριώδες.

1-16 Η φωτογραφία έχει ληφθεί με φιλμ ευαίσθητο στο υπέρυθρο φως. Η αντίστοιχη του ορατού φωτός δεν ήταν δυνατό να ληφθεί, γιατί τη στιγμή της λήψης επικρατούσε σκοτάδι.

Εικόνα 3.4-16 Η φωτογραφία έχει ληφθεί με φιλμ ευαίσθητο στο υπέρυθρο φως. Η αντίστοιχη του ορατού φωτός δεν ήταν δυνατό να ληφθεί, γιατί τη στιγμή της λήψης επικρατούσε σκοτάδι.

1-17 Δύο φωτογραφίες του ίδιου τοπίου, την ίδια στιγμή. Η (α) έχει ληφθεί με φιλμ του εμπορίου, ενώ η (β) με φιλμ ευαίσθητο στην υπέρυθρη ακτινοβολία και με χρήση φίλτρου που επιτρέπει μόνο τη διέλευση υπέρυθρου φωτός.

Εικόνα 3.4-17 Δύο φωτογραφίες του ίδιου τοπίου, την ίδια στιγμή. Η (α) έχει ληφθεί με φιλμ του εμπορίου, ενώ η (β) με φιλμ ευαίσθητο στην υπέρυθρη ακτινοβολία και με χρήση φίλτρου που επιτρέπει μόνο τη διέλευση υπέρυθρου φωτός.

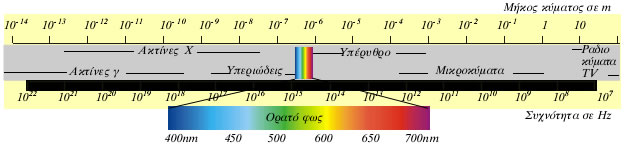

Ηλεκτρομαγνητικό φάσμα. Τα όρια μεταξύ των ζωνών είναι κάπως αυθαίρετα.

3. Συμμετέχει στη μετατροπή του οξυγόνου της ατμόσφαιρας σε όζον.

4.

Όταν απορροφάται από υλικά σώματα (όπως άλλωστε και οι ακτίνες οποιουδήποτε χρώματος), προκαλεί τη θέρμανσή τους.

5.

Υπεριώδης ακτινοβολία με πολύ μικρό μήκος κύματος προκαλεί βλάβες στα κύτταρα του δέρματος, οι οποίες μπορεί να είναι τέτοιες, ώστε να οδηγήσουν και στην εμφάνιση καρκίνου. Κατά τη διάρκεια της ηλιοθεραπείας το μαύρισμα του δέρματος οφείλεται στη μελανίνη που παράγει ο οργανισμός, για να προστατευθεί από την υπεριώδη ακτινοβολία.

6.

Χρησιμοποιείται στην Ιατρική για πλήρη αποστείρωση διάφορων εργαλείων.

Υπέρυθρη ακτινοβολία

Αναλύοντας το λευκό φως ενός λαμπτήρα πυρακτώσεως πάνω σε πέτασμα παίρνουμε το φάσμα του. Αν τοποθετήσουμε ένα ευαίσθητο θερμόμετρο πάνω στο πέτασμα και το μετακινήσουμε από το ιώδες προς το ερυθρό, θα παρατηρήσουμε τη θερμοκρασία του να αυξάνεται. Πιο πέρα από το ερυθρό η ένδειξη είναι ακόμη μεγαλύτερη.

Μετά την ερυθρή περιοχή του φάσματος υπάρχει αόρατη ακτινοβολία, που προκαλεί έντονη αύξηση της θερμοκρασίας των στερεών και υγρών σωμάτων. Η ακτινοβολία αυτή ονομάζεται υπέρυθρη ακτινοβολία.

Επειδή η υπέρυθρη ακτινοβολία είναι αόρατη, για την ανίχνευσή της υπάρχουν ειδικά όργανα, οι φωρατές υπερύθρου. Η αρχή λειτουργίας των φωρατών βασίζεται στην απορρόφηση ενέργειας των υπέρυθρων ακτινοβολιών και στη συνέχεια στη μετατροπή της σε άλλες μορφές. Οι υπέρυθρες ακτινοβολίες έχουν μήκη κύματος που κυμαίνονται μεταξύ 700nm και 10⁶nm. Μερικές από τις ιδιότητες των υπερύθρων είναι οι εξής:

1.

Απορροφώνται επιλεκτικά από διάφορα σώματα και προκαλούν αύξηση της θερμοκρασίας τους.

2.

Διέρχονται μέσα από την ομίχλη και τα σύννεφα (δεν απορροφώνται από αέρια, σχήμα 1-17).

3. Δεν έχουν χημική δράση και δεν προκαλούν φωσφορισμό.

Εφαρμογές: Η χρήση των υπερύθρων βασίζεται στην εκλεκτικότητά τους να απορροφώνται από την ύλη. Στην Ιατρική, για παράδειγμα, δέσμη υπέρυθρης ακτινοβολίας μεταδίδει θερμότητα σε ορισμένη περιοχή του σώματος. Επίσης με ειδικές φωτογραφικές μηχανές πετυχαίνεται φωτογράφιση ακόμη και όταν υπάρχει συννεφιά ή ομίχλη (σχήμα 1-17).

Ηλεκτρομαγνητικό φάσμα. Τα όρια μεταξύ των ζωνών είναι κάπως αυθαίρετα.
