Συνεχές ηλεκτρικό ρεύμα



2.2

Ηλεκτρικό ρεύμα

To ηλεκτρικό ρεύμα στους μεταλλικούς αγωγούς

Τι συμβαίνει σ' ένα μεταλλικό αγωγό, αν συνδέσουμε τα άκρα του με μια πηγή συνεχούς τάσης; Τώρα, στα άκρα του υπάρχει διαφορά δυναμικού και στο εσωτερικό του ηλεκτρικό πεδίο. Το ηλεκτρικό πεδίο ασκεί δύναμη στα ελεύθερα ηλεκτρόνια. Με την επίδραση αυτής της δύναμης τα ελεύθερα ηλεκτρόνια κινούνται προσανατολισμένα, με φορά από τον αρνητικό πόλο της πηγής (χαμηλότερο δυναμικό) προς το θετικό πόλο της πηγής (υψηλότερο δυναμικό), δηλαδή με φορά αντίθετη της φοράς της έντασης του ηλεκτρικού πεδίου (εικ. 3).

Συνεχές ηλεκτρικό ρεύμα

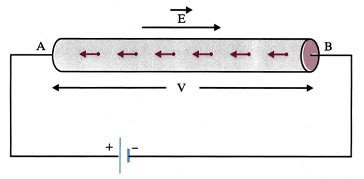

Εικόνα 3.1-3. Ηλεκτρικό ρεύμα σε μεταλλικό αγωγό.

Εικόνα 2.2-3.

Ηλεκτρικό ρεύμα σε μεταλλικό αγωγό.

Η προσανατολισμένη αυτή κίνηση των ηλεκτρονίων στο μεταλλικό αγωγό ονομάζεται ηλεκτρικό ρεύμα.

Γενικά, ηλεκτρικό ρεύμα ονομάζεται η προσανατολισμένη κίνηση ηλεκτρικών φορτίων.

H φορά τον ηλεκτρικού ρεύματος

Η φορά κίνησης των ηλεκτρονίων λέγεται πραγματική φορά του ηλεκτρικού ρεύματος. Ωστόσο, έχει επικρατήσει να θεωρούμε ως φορά του ηλεκτρικού ρεύματος την αντίθετη από τη φορά κίνησης των ηλεκτρονίων, που λέγεται συμβατική φορά του ηλεκτρικού ρεύματος (εικ. 4).

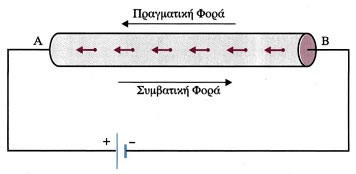

Εικόνα 3.1-4. Φορά του ηλεκτρικού ρεύματος.

Εικόνα 2.2-4.

Φορά του ηλεκτρικού ρεύματος.

Η σύμβαση αυτή υπάρχει, γιατί οι μεγάλοι πειραματικοί φυσικοί του προηγούμενου αιώνα, που μελετούσαν τα ηλεκτρικά φαινόμενα, δε γνώριζαν τη σημερινή δομή του ατόμου και χρησιμοποιούσαν ως φορά του ηλεκτρικού ρεύματος τη φορά κίνησης του θετικού φορτίου, δηλαδή αυτή που εμείς σήμερα θεωρούμε ως συμβατική. Απλά εμείς διατηρήσαμε την παράδοση. Βέβαια, αυτό μας βολεύει γιατί οι περισσότεροι άνθρωποι ευκολότερα αντιλαμβάνονται ότι μια ροή συμβαίνει «απ' τα ψηλά στα χαμηλά», παρά αντίθετα. Έτσι, τα περισσότερα ηλεκτρικά κυκλώματα χρησιμοποιούν τον αρνητικό πόλο ως γείωση (δηλαδή ως σημείο αναφοράς, όπου το δυναμικό ισούται με μηδέν, V = 0). Έτσι, ο θετικός πόλος έχει θετικό δυναμικό, δηλαδή «βρίσκεται πιο ψηλά» από τον αρνητικό.

Συνεχές ηλεκτρικό ρεύμα


Αναλυτική περιγραφή του ηλεκτρικού ρεύματος στους μεταλλικούς αγωγούς

Τα ελεύθερα ηλεκτρόνια δέχονται συνεχώς τη δύναμη από το ηλεκτρικό πεδίο. Αυτό όμως δε σημαίνει ότι επιταχύνονται συνεχώς, γιατί συγκρούονται με τα θετικά ιόντα του μεταλλικού αγωγού, οπότε χάνουν μέρος της κινητικής ενέργειας που είχαν τη στιγμή της σύγκρουσης. Μετά ξαναεπιταχύνονται μέχρι να ξανασυγκρουστούν με τα θετικά ιόντα. Η σύνθετη αυτή κίνηση μπορεί να θεωρηθεί πρακτικά ευθύγραμμη ομαλή, με σταθερή ταχύτητα της τάξης των mm/s, η οποία λέγεται ταχύτητα διολίσθησης και συμβολίζεται με υd.

Η μείωση της κινητικής ενέργειας των ελεύθερων ηλεκτρονίων, λόγω των συγκρούσεων με τα θετικά ιόντα, έχει ως συνέπεια την αύξηση της ενέργειας ταλάντωσης (άρα και το πλάτος ταλάντωσης) των θετικών ιόντων, με αποτέλεσμα την αύξηση της θερμοκρασίας του μεταλλικού αγωγού. Συνέπεια αυτού είναι να μεταφέρεται θερμότητα από τον αγωγό στο περιβάλλον. Το φαινόμενο αυτό λέγεται φαινόμενο Joule. Φυσικά, η ηλεκτρική πηγή πρέπει να προσφέρει συνεχώς ενέργεια για τη συντήρηση του φαινομένου.

Η κίνηση όμως των ηλεκτρονίων δεν είναι τόσο απλή. Πριν από τη σύνδεση με την πηγή, τα ελεύθερα ηλεκτρόνια κινούνταν άτακτα χωρίς προτίμηση προς κάποια κατεύθυνση με ταχύτητα της τάξης των Km/s. Ωστόσο, αυτή η άτακτη κίνηση τους, δε θεωρείται ηλεκτρικό ρεύμα.

Μετά τη σύνδεση με την πηγή, τα ελεύθερα ηλεκτρόνια δε χάνουν την προηγούμενη άτακτη κίνηση τους, αλλά στην ταχύτητά τους προστίθεται και η μικρή ταχύτητα διολίσθησής τους. Έτσι, όλο το ηλεκτρονικό αέριο μετακινείται με μικρή ταχύτητα προς ορισμένη κατεύθυνση. Αυτό είναι το ηλεκτρικό ρεύμα. Στην εικ. 5, φαίνεται η τροχιά της άτακτης κίνησης ενός ελευθέρου ηλεκτρονίου σ' ένα μεταλλικό αγωγό χωρίς την επίδραση ηλεκτρικού πεδίου και η τροχιά του ίδιου ελευθέρου ηλεκτρονίου με την επίδραση ηλεκτρικού πεδίου.

Ένα μηχανικό ανάλογο της κίνησης του ηλεκτρονίου είναι η κίνηση ενός σφαιριδίου, που κυλίεται σε κεκλιμένο επίπεδο μέσω μιας πυκνής διάταξης καρφιών (εικ. 6). Το σφαιρίδιο αντιστοιχεί σε ελεύθερο ηλεκτρόνιο, τα καρφιά αντιστοιχούν στα θετικά ιόντα και η συνιστώσα του βάρους του σφαιριδίου στη δύναμη από το ηλεκτρικό πεδίο.



Εικόνα 3.1-5. Τροχιές ελεύθερου ηλεκτρονίου.

Εικόνα 2.2-5.

Τροχιές ελεύθερου ηλεκτρονίου.



Εικόνα 3.1-6. Μηχανικό ανάλογο κίνησης ελευθέρου ηλεκτρονίου σε ρευματοφόρο αγωγό.

Εικόνα 2.2-6.

Μηχανικό ανάλογο κίνησης ελευθέρου ηλεκτρονίου σε ρευματοφόρο αγωγό.

Συνεχές ηλεκτρικό ρεύμα


Εικόνα 3.1-7. Ηλεκτρική πηγή - αγωγός.

Εικόνα 2.2-7.

Ηλεκτρική πηγή - αγωγός.



Εικόνα 3.1-8. Υδραυλικό ανάλογο ηλκτρικής πηγής.

Εικόνα 2.2-8.

Υδραυλικό ανάλογο ηλκτρικής πηγής.



Εικόνα 3.1-9. Μηχανικό ανάλογο ηλεκτρικής πηγής.

Εικόνα 2.2-9.

Μηχανικό ανάλογο ηλεκτρικής πηγής.



Μηχανικό ανάλογο και υδραυλικό ανάλογο της ηλεκτρικής πηγής και του ηλεκτρικού ρεύματος

Όπως είδαμε, η ηλεκτρική πηγή δεν παράγει ηλεκτρικά φορτία, αλλά δημιουργεί διαφορά δυναμικού, λόγω της οποίας γίνεται η ροή των ήδη υπαρχόντων ηλεκτρικών φορτίων. Φυσικά, είναι απαραίτητη η συνεχής προσφορά ενέργειας από την ηλεκτρική πηγή (εικ. 7).

Παρόμοιο είναι το φαινόμενο της εικόνας 8 (υδραυλικό ανάλογο), όπου η αντλία δεν παράγει νερό, αλλά δημιουργεί διαφορά πίεσης, λόγω της οποίας γίνεται η ροή του ήδη υπάρχοντος νερού. Φυσικά, είναι απαραίτητη η συνεχής προσφορά ενέργειας από την αντλία.

Αντίστοιχο είναι το φαινόμενο της εικ. 9 (μηχανικό ανάλογο), όπου ο άνθρωπος δεν παράγει σφαιρίδια, αλλά δημιουργεί διαφορά δυναμικού λόγω της οποίας γίνεται η ροή των ήδη υπαρχόντων σφαιριδίων. Φυσικά, είναι απαραίτητη η συνεχής προσφορά ενέργειας από τον άνθρωπο.

Αποτελέσματα του ηλεκτρικού ρεύματος

Όταν το ηλεκτρικό ρεύμα διαρρέει τους αγωγούς, προκαλεί κάποια φαινόμενα, τα οποία ονομάζουμε αποτελέσματα του ηλεκτρικού ρεύματος και είναι τα παρακάτω:



α) Θερμικά

Παρατηρούνται κατά τη λειτουργία του θερμοσίφωνα, της ηλεκτρικής κουζίνας, του λαμπτήρα πυρακτώσεως κ.ά. Σ' αυτά τα φαινόμενα συμβαίνει αύξηση της θερμοκρασίας σε μεταλλικούς αγωγούς.



β) Χημικά

Παρατηρούνται κατά το άδειασμα μιας μπαταρίας, την ηλεκτρόλυση διαλύματος θειϊκού οξέος, την ηλεκτροπληξία κ.ά. Σ' αυτά συμβαίνουν χημικές αντιδράσεις.



γ) Μαγνητικά

Παρατηρούνται κατά τη λειτουργία κινητήρων π.χ. του πλυντηρίου, του ασανσέρ, του τρόλεϊ, κατά την εκτροπή μιας μαγνητικής βελόνας από τη θέση ισορροπίας της κ.ά. Σ' αυτά συμβαίνει αλληλεπίδραση ηλεκτρικών ρευμάτων και μαγνητών.

Συνεχές ηλεκτρικό ρεύμα

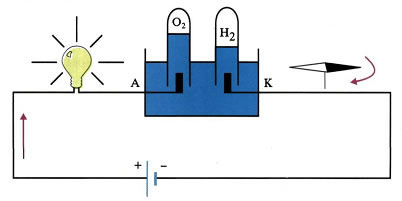

Εικόνα 3.1-10. Αποτελέσματα του ηλεκτρικού ρεύματος.

Εικόνα 2.2-10.

Αποτελέσματα του ηλεκτρικού ρεύματος.



Ένταση του ηλεκτρικού ρεύματος

Ακούμε στις ειδήσεις ότι το Σάββατο από τις 8:00 π.μ. έως τις 11:00 π.μ., δηλαδή σε χρονική διάρκεια 3 ωρών, πέρασαν από τα διόδια της Ελευσίνας 2.100 αυτοκίνητα. Είναι φανερό ότι δε μας ενδιαφέρει μόνο το πλήθος των αυτοκινήτων που πέρασαν, αλλά και σε πόσο χρόνο πέρασαν, δηλαδή ο ρυθμός διέλευσης των αυτοκινήτων.

Έτσι και στους αγωγούς δε μας ενδιαφέρει μόνο η ποσότητα του ηλεκτρικού φορτίου που περνά από μια διατομή του αγωγού, αλλά και σε πόσο χρόνο περνά η δηλαδή ο ρυθμός διέλευσης του ηλεκτρικού φορτίου.

Θεωρούμε έναν αγωγό, ο οποίος διαρρέεται από ηλεκτρικό ρεύμα που έχει πάντα την ίδια φορά (συνεχές ρεύμα) και από μια διατομή του αγωγού περνά ίδια ποσότητα φορτίου σε ίσους χρόνους (χρονικά σταθερό ρεύμα) (εικ. 11).

Στην περίπτωση αυτή (του συνεχούς και χρονικά σταθερού ηλεκτρικού ρεύματος) ορίζουμε ως ένταση I του ηλεκτρικού ρεύματος, που διαρρέει έναν αγωγό, το μονόμετρο μέγεθος που έχει μέτρο ίσο με το πηλίκο του φορτίου q, που περνά από μια διατομή του αγωγού σε χρόνο t, προς το χρόνο t.

Δηλαδή:



I = qt



(1)



Στο διεθνές σύστημα μονάδων (S.I.) η ένταση του ρεύματος είναι θεμελιώδες μέγεθος με μονάδα το 1A (Ampère), που είναι θεμελιώδης μονάδα.



Είναι:     1Α = 1C1s     ή     (1Ampere = 1Coulomb1second)



Εικόνα 3.1-11. Αγωγός που διαρρέεται από συνεχές και χρονικά σταθερό ηλεκτρικό ρεύμα.

Εικόνα 2.2-11.

Αγωγός που διαρρέεται από συνεχές και χρονικά σταθερό ηλεκτρικό ρεύμα.

Πείραμα
Συνεχές ηλεκτρικό ρεύμα






Από τη σχέση (1) ορίζεται η μονάδα φορτίου 1Coulomb (1C = 1A·1s). Δηλαδή 1C είναι το φορτίο, που περνά σε χρόνο 1s από μια διατομή ενός αγωγού, ο οποίος διαρρέεται από ρεύμα έντασης 1Α.

Η ένταση του ηλεκτρικού ρεύματος εκφράζει το ρυθμό διέλευσης του ηλεκτρικού φορτίου από μια διατομή ενός αγωγού.

Παράδειγμα 1

Ένας αγωγός διαρρέεται από ρεύμα έντασης I = 4Α. Να βρεθούν:

α) το φορτίο που περνά από μια διατομή του αγωγού σε χρόνο t = 4s.

β) ο αριθμός των ηλεκτρονίων που περνά από μια διατομή του αγωγού σε χρόνο t = 4s.

Δίνεται: |qe| = 1,6·10-19C.



Λύση

α) Από τον ορισμό της έντασης I του ρεύματος έχουμε:

I = qt ⇒ q = It ⇒q = 16C

β) Έστω N ο αριθμός των ηλεκτρονίων. Είναι:

q = N|qe| ⇒ N = q|qe| ⇒ N = 1020 ηλεκτρόνια
