1.5

Πυκνωτές



Σε πολλές από τις συσκευές που χρησιμοποιούμε στην καθημερινή ζωή, όπως τα στερεφωνικά συγκροτήματα, οι τηλεοράσεις, οι τηλεφωνικές συσκευές, οι ηλεκτρονικοί υπολογιστές, υπάρχει η ανάγκη να αποθηκεύεται κάποια ποσότητα ηλεκτρικού φορτίου για ορισμένο χρονικό διάστημα και να χρησιμοποιείται την κατάλληλη χρονική στιγμή.

Η διάταξη με την οποία επιτυγχάνεται η αποθήκευση του ηλεκτρικού φορτίου είναι ο πυκνωτής.

Ο πυκνωτής είναι μία συσκευή που χρησιμεύει ως αποθήκη ηλεκτρικού φορτίου και επομένως ηλεκτρικής ενέργειας. Αποτελείται από δύο αγωγούς που διαχωρίζονται από ένα μονωτικό υλικό.

Ο πρώτος πυκνωτής κατασκευάστηκε στο Πανεπιστήμιο του Leyden της Ολλανδίας το 1745 (Εικ. 37).

Αποτελείται από ένα γυάλινο δοχείο το οποίο έχει καλυφθεί εσωτερικά και εξωτερικά με λεπτά φύλλα μετάλλου. Ένα κατακόρυφο μεταλλικό στέλεχος που περνά από το στόμιο του δοχείου, έχει στο επάνω μέρος του ένα μεταλλικό σφαιρίδιο και είναι μονωμένο με κατάλληλο πώμα. Το κάτω άκρο του στελέχους μέσω μιας μεταλλικής αλυσίδας έρχεται σε επαφή με το εσωτερικό φύλλο του μετάλλου-αγωγού.

Οι δυο αγωγοί (φύλλα μετάλλου) εσωτερικός και εξωτερικός αποτελούν τον πυκνωτή. Αν με μία φορτισμένη ράβδο φορτίσουμε τον εσωτερικό αγωγό αρνητικά, τότε τα ηλεκτρόνια του εξωτερικού αγωγού απωθούμενα διαφεύγουν μέσω της γείωσης και ο αγωγός φορτίζεται θετικά. Διακόπτοντας την επαφή με την ράβδο και τη γείωση έχουμε ένα φορτισμένο πυκνωτή.



Επίπεδος πυκνωτής - Φόρτιση

Τυπική μορφή πυκνωτή είναι ο επίπεδος πυκνωτής. Αποτελείται από δύο όμοια λεπτά και επίπεδα μεταλλικά φύλλα (πλάκες), που βρίσκονται σε πολύ μικρή απόσταση σε σχέση με τις διαστάσεις τους.

Τα δύο μεταλλικά φύλλα ονομάζονται οπλισμοί του πυκνωτή (Εικ. 38).

Ο επίπεδος πυκνωτής είναι η μόνη διάταξη με την οποία μπορούμε να παράγουμε ομογενές ηλεκτρικό πεδίο φορτίζοντάς τον, με τη παρακάτω διαδικασία.



Ο πρώτος πυκνωτής (Leyden). Εικόνα 1.5-37.<

Ο πρώτος πυκνωτής (Leyden).

Εικόνα 1.5-37.



Επίπεδος πυκνωτής. Εικόνα 1.5-38.

Επίπεδος πυκνωτής.

Εικόνα 1.5-38.



Πυκνωτής εμπορίου. Εικόνα 1.5-39.

Πυκνωτής εμπορίου.

Εικόνα 1.5-39.



Συμβολισμός του επίπεδου πυκνωτή. Εικόνα 1.5-40.

Συμβολισμός του επίπεδου πυκνωτή.

Εικόνα 1.5-40.

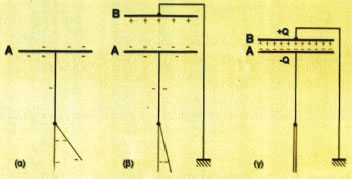

Έστω μία επίπεδη μεταλλική πλάκα (Α) η οποία έχει συνδεθεί με ένα ηλεκτροσκόπιο (Εικ. 41), την οποία φορτίζουμε με αρνητικό ηλεκτρικό φορτίο. Μία δεύτερη όμοια μεταλλική πλάκα (Β), που είναι γειωμένη, τοποθετείται κοντά στην (Α).

Η πλάκα (Β) αποκτά θετικό ηλεκτρικό φορτίο καθώς πλησιάζει την (Α), γιατί ελεύθερα ηλεκτρόνιά της, απωθούμενα από τα ηλεκτρόνια της φορτισμένης πλάκας (Α), φεύγουν προς τη Γη.



Εικόνα 1.5-41.

Εικόνα 1.5-41.

Ταυτοχρόνως, καθώς η πλάκα (Β) πλησιάζει την πλάκα (Α), διαπιστώνουμε ότι η πλάκα (Α) αποκτά όλο και μεγαλύτερο αρνητικό φορτίο. Η αύξηση του ηλεκτρικού φορτίου της πλάκας (Α) αποδεικνύεται από το πλησίασμα των φύλλων του ηλεκτροσκοπίου (Εικ. 41β). Αυτό οφείλεται στη μετακίνηση ελεύθερων ηλεκτρονίων από τα φύλλα του ηλεκτροσκοπίου και του στελέχους προς τη πλάκα (Α), λόγω των ελκτικών δυνάμεων Coulomb, οι οποίες μεγαλώνουν, καθώς πλησιάζει η πλάκα (Β).

Τελικά, οι δύο οπλισμοί αλληλεπιδρώντας αποκτούν αντίθετα ηλεκτρικά φορτία +Q και -Q. Τότε λέμε ότι ο πυκνωτής είναι φορτισμένος. Η απόλυτη τιμή |Q| του φορτίου ενός από τους δύο οπλισμούς του, λέγεται φορτίο του πυκνωτή. Λόγω της ανάπτυξης ηλεκτρικού φορτίου στους αγωγούς (Α) και (Β), εμφανίζεται σε κάθε έναν από αυτούς, δυναμικό VA και VB αντίστοιχα. Η διαφορά VA - VB ή V ή V ονομάζεται διαφορά δυναμικού ή τάση του πυκνωτή.



Χωρητικότητα πυκνωτή

Αν φορτίσουμε διαδοχικά έναν πυκνωτή, με φορτία Q, 2Q, 3Q κ.λπ. αποδεικνύεται, ότι η τάση του γίνεται αντίστοιχα V, 2V, 3V κ.λπ. Επομένως, το φορτίο και η τάση ενός πυκνωτή είναι μεγέθη ανάλογα. Το πηλίκο τους είναι χαρακτηριστικό μέγεθος του πυκνωτή, ονομάζεται, χωρητικότητα του πυκνωτή και συμβολίζεται με το γράμμα C.

Χωρητικότητα C ενός πυκνωτή ονομάζεται το μονόμετρο φυσικό μέγεθος που είναι ίσο με το πηλίκο του ηλεκτρικού φορτίου Q του πυκνωτή, προς την τάση V του πυκνωτή.

C = QV     15



Φάσμα ηλεκτρικών δυναμικών γραμμών ομογενούς ηλεκτρικού πεδίου. Εικόνα 1.5-42.

Φάσμα ηλεκτρικών δυναμικών γραμμών ομογενούς ηλεκτρικού πεδίου.

Εικόνα 1.5-42.

Μονάδα χωρητικότητας στο S.I. είναι το 1F 1Farad = 1Coulomb1Volt.

Η χωρητικότητα ενός πυκνωτή είναι ένα πολύ χρήσιμο μέγεθος, γιατί μας πληροφορεί για το φορτίο που μπορεί να αποθηκευτεί ανά μονάδα τάσης μεταξύ των οπλισμών του.

Η χωρητικότητα C ενός πυκνωτή δεν εξαρτάται από το φορτίο και την τάση του, αλλά εξαρτάται από το σχήμα, τις διαστάσεις και την απόσταση των οπλισμών του, καθώς και από το μονωτή (διηλεκτρικό) που παρεμβάλλεται μεταξύ των οπλισμών του.

Ο ορισμός της χωρητικότητας όπως δόθηκε από τη σχέση (15), ισχύει για κάθε μορφής πυκνωτή.

Ειδικά όμως για ένα επίπεδο πυκνωτή, όταν μεταξύ των οπλισμών του υπάρχει κενό ή αέρας, αποδεικνύεται ότι η χωρητικότητά του δίνεται από τη σχέση:

C = εo·S     16

όπου εo η απόλυτη διηλεκτρική σταθερά του κενού:

εo = 8,85·10-12C2/N·m2,

S το εμβαδόν οπλισμού και η απόσταση των οπλισμών του (Εικ. 43).

Αν μεταξύ των οπλισμών του πυκνωτή υπάρχει κάποιο μονωτικό υλικό (διηλεκτρικό) η χωρητικότητά του δίνεται από τη σχέση:

C = ε·εo·S

όπου ε η σχετική διηλεκτρική σταθερά του μονωτικού υλικού που είναι καθαρός αριθμός και εξαρτάται από το μονωτικό υλικό (πίνακας I) ειδικά για το κενό ή τον αέρα είναι: ε = 1.
οπτικοποίηση



Ενέργεια φορτισμένου πυκνωτή

Στο εργαστήριο εκτελούμε την παρακάτω διαδικασία. Φορτίζουμε ένα πυκνωτή C = 25.000μF με συνεχή τάση V = 12V (Εικ. 44). Ο πυκνωτής συνδέεται μέσω διακόπτη με αντιστάτη αντίστασης R = 100Ω και με λαμπτήρα (με χαρακτηριστικά 6V και 60mA).

Κλείνουμε το διακόπτη και παρατηρούμε ότι ο λαμπτήρας αρχικά φωτοβολεί και γρήγορα σβήνει. Τη διαδικασία αυτή ονομάζουμε εκφόρτιση του πυκνωτή (Εικ. 46).

Από πού προέρχεται η ενέργεια φωτοβολίας του λαμπτήρα; Επειδή δεν υπάρχει άλλο στοιχείο στο κύκλωμα εκτός από τον πυκνωτή, τον αντιστάτη και τον λαμπτήρα, η ενέργεια αυτή προέρχεται από το φορτισμένο πυκνωτή.

Πώς ο πυκνωτής απέκτησε αυτή την ενέργεια;

Ο πυκνωτής απέκτησε αυτή την ενέργεια κατά τη διαδικασία φόρτισής του. Αυτό συμβαίνει γιατί απαιτείται προσφορά ενέργειας για τη μεταφορά ηλεκτρικού φορτίου στους οπλισμούς του. Τα αντίθετα φορτία των δύο οπλισμών παρουσιάζουν αναλογία με ένα τεντωμένο ελατήριο.



Πίνακας 1

Υλικό

Διηλεκτρική σταθερά

κενό

1

αέρας

1,0005

νερό

80

χαρτί

3,5

μίκα

5,4

κεχριμπάρι

2,7

γυαλί

4,5

πορσελάνη

6,5

πολυαιθυλένιο

2,3





Πειραματικός έλεγχος της εξάρτησης της χωρητικότητας πυκνωτή από την απόσταση των οπλισμών του. Εικόνα 1.5-43.

Πειραματικός έλεγχος της εξάρτησης της χωρητικότητας πυκνωτή από την απόσταση των οπλισμών του.

Εικόνα 1.5-43.



Ένας πυκνωτής μπορεί να φορτιστεί μέσω μιας πηγής. Ηλεκτρόνια μεταφέρονται από τον οπλισμό Α στον οπλισμό Β. Όταν η τάση γίνει ίση με τη τάση της πηγής, ο πυκνωτής φορτίστηκε. Εικόνα 1.5-44.

Ένας πυκνωτής μπορεί να φορτιστεί μέσω μιας πηγής. Ηλεκτρόνια μεταφέρονται από τον οπλισμό Α στον οπλισμό Β. Όταν η τάση γίνει ίση με τη τάση της πηγής, ο πυκνωτής φορτίστηκε.

Εικόνα 1.5-44.



Κίνηση ηλεκτρονίων κατά τη φόρτιση πυκνωτή, μέσω ηλεκτρικής πηγής. Εικόνα 1.5-45.

Κίνηση ηλεκτρονίων κατά τη φόρτιση πυκνωτή, μέσω ηλεκτρικής πηγής.

Εικόνα 1.5-45.

Για τη παραμόρφωση ελατηρίου απαιτείται ενέργεια, η οποία αποθηκεύεται σ' αυτό με μορφή ελαστικής δυναμικής ενέργειας. Το ελατήριο κατά την επαναφορά του στην αρχική του κατάσταση προσφέρει την αποθηκευμένη ενέργεια.

Αντίστοιχα, για τη φόρτιση του πυκνωτή απαιτείται ενέργεια, η οποία αποθηκεύεται σ' αυτόν με μορφή ηλεκτρικής δυναμικής ενέργειας. Ο πυκνωτής κατά την εκφόρτισή του προσφέρει την αποθηκευμένη σ' αυτόν ενέργεια.

Η ηλεκτρική δυναμική ενέργεια του πυκνωτή δίνεται από τη σχέση:

U = Q·V2     17

εάν χρησιμοποιήσουμε τη σχέση ορισμού C = QV, έχουμε και τις ισοδύναμες:

U = C·V22     ή     U = Q22·C



Σχέση μέτρου έντασης και διαφοράς δυναμικού σε ομογενές ηλεκτροστατικό πεδίο

Διαθέτουμε ένα φορτισμένο πυκνωτή του οποίου η τάση είναι V και η απόσταση των οπλισμών του (Εικ. 47).

Έστω ότι δοκιμαστικό φορτίο +q, αφήνεται αρχικά πολύ κοντά στον οπλισμό (Α). Λόγω του ομογενούς ηλεκτρικού πεδίου, το φορτίο δέχεται δύναμη F = E·q, και μετακινείται μέχρι τον οπλισμό (Β). Κατά τη μετακίνηση, η δύναμη του πεδίου παράγει έργο:

WAB = F ·     ή     WAB = E · q ·     I

To έργο αυτό μπορεί να υπολογισθεί από τη γνωστή μας σχέση (14):

WAB = q · V     II

Επομένως, από τις (I) και (II) έχουμε:



E · q · = q · V ή
E = V     18

Από τη σχέση αυτή προκύπτει μία άλλη μονάδα μέτρησης της έντασης Ε του πεδίου: 1V/m.

Η μονάδα 1V/m είναι ίση με την γνωστή μονάδα 1N/C.



Εικόνα 1.5-46.

Εικόνα 1.5-46.



Εικόνα 1.5-47.

Εικόνα 1.5-47.



Μεταβλητός πυκνωτής. Εικόνα 1.5-48.

Μεταβλητός πυκνωτής.

Εικόνα 1.5-48.

Τύποι πυκνωτών

Οι συνηθέστερες μορφές πυκνωτών που χρησιμοποιούνται σε πρακτικές εφαρμογές είναι:

(α) Πυκνωτές αέρα

Οι πυκνωτές αυτοί αποτελούνται από δύο συστήματα μεταλλικών πλακών, που αντιστοιχούν στους δύο οπλισμούς του πυκνωτή. Οι πλάκες κάθε συστήματος είναι σε αγώγιμη σύνδεση και βρίσκονται η μία μέσα στην άλλη χωρίς να ακουμπούν μεταξύ τους. Αν το ένα σύστημα των μεταλλικών πλακών είναι ακίνητο, ενώ το άλλο μπορεί να στρέφεται, τότε έχουμε ένα μεταβλητό πυκνωτή (Εικ. 48). Η μεταβολή της χωρητικότητάς του γίνεται με τη στροφή του κινητού οπλισμού, οπότε τα ελάσματά του μπαίνουν ή βγαίνουν μέσα στα ελάσματα του ακίνητου οπλισμού.

Οι χωρητικότητες τέτοιων πυκνωτών φθάνουν από 10-400pF και χρησιμοποιούνται σε ραδιοφωνικούς δέκτες. (1pF = 10-12F)

(β) Πυκνωτές με στερεά διηλεκτρικά

Οι οπλισμοί τους αποτελούνται από πολύ λεπτά μεταλλικά φύλλα, και μεταξύ τους παρεμβάλλονται λεπτά φύλλα διηλεκτρικού (όπως χαρτί, μίκα).

Τα λεπτά φύλλα του μετάλλου με το διηλεκτρικό τυλίγονται με τέτοιο τρόπο ώστε ο όγκος του πυκνωτή να είναι μικρός (Εικ. 49).

Οι χωρητικότητες των πυκνωτών αυτών φθάνουν από 100pF έως 1μF (1μF = 10-6F).

Χρησιμοποιούνται σε ηλεκτρονικές και ηλεκτρικές συσκευές.

(γ) Ηλεκτρολυτικοί πυκνωτές

Αποτελούνται από δύο μεταλλικά φύλλα που χωρίζονται με χαρτί που έχει εμπλουτιστεί με διάλυμα ηλεκτρολύτη. Οι πυκνωτές αυτοί έχουν πολύ μεγαλύτερες χωρητικότητες από τους προηγούμενους. Οι χωρητικότητες των πυκνωτών αυτών φθάνουν από 10-2000μF (Εικ. 53).

Χρησιμοποιούνται στο κύκλωμα εκκίνησης ηλεκτρικών κινητήρων.



Ηλεκτροστατική μηχανή Wimshurst

Όταν χρειαζόμαστε μεγάλες ποσότητες ηλεκτρικού φορτίου χρησιμοποιούμε τις ηλεκτροστατικές μηχανές.

Μια γνωστή ηλεκτροστατική μηχανή είναι και η μηχανή Wimshurst. Κατασκευάστηκε από τον Άγγλο μηχανικό James Wimshurst το 1883.

Η μηχανή αυτή χρησιμοποιείται στα περισσότερα σχολικά εργαστήρια φυσικής.

Η μηχανή με την περιστροφή των δύο δίσκων, αναπτύσσει αντίθετα ηλεκτρικά φορτία, τα οποία αποθηκεύονται σε δύο φιάλες-πυκνωτές (τύπου Leyden).



Τύλιγμα πυκνωτή με στερεό διηλεκτρικό. Εικόνα 1.5-49.

Τύλιγμα πυκνωτή με στερεό διηλεκτρικό.

Εικόνα 1.5-49.



Ηλεκτρολυτικός πυκνωτής. Εικόνα 1.5-50.

Ηλεκτρολυτικός πυκνωτής.

Εικόνα 1.5-50.



Μηχανή W imshurst. Εικόνα 1.5-51.

Μηχανή W imshurst.

Εικόνα 1.5-51.

Οι δυο πυκνωτές είναι συνδεδεμένοι με δύο μεταλλικά στελέχη, που καταλήγουν σε δύο αγώγιμα σφαιρίδια. Τα σφαιρίδια καθώς λειτουργεί η μηχανή φορτίζονται με αντίθετα φορτία, όπως και οι πυκνωτές.

Αν πλησιάσουμε τα δύο σφαιρίδια, για κατάλληλη τιμή της έντασης του ηλεκτρικού πεδίου μεταξύ τους (από 15000-30000V/cm), ξεσπά ηλεκτρικός σπινθήρας. Αυτό συμβαίνει γιατί ηλεκτρόνια του αρνητικά φορτισμένου σφαιριδίου οδηγούνται μέσω του αέρα προς το θετικά φορτισμένο, με αποτέλεσμα την εκφόρτιση του συστήματος.

Η εμφάνιση του σπινθήρα σημαίνει ότι κατά τη διάρκεια του φαινομένου, καταστράφηκε η «μονωτική συμπεριφορά» του ατμοσφαιρικού αέρα μεταξύ των δύο σφαιριδίων.
