4.3 Ατμοσφαιρική πίεση

Εικόνα 4.13.

Καθώς ρουφάς τον αέρα από το κουτί, αυτό συνθλίβεται. Η βεντούζα παραμένει κολλημένη στον τοίχο.

Εικόνα 4.14.

Η ατμοσφαιρική πίεση ελαττώνεται με το ύφος, οπότε στην κορυφή του Έβερεστ είναι πολύ μικρότερη (περίπου το 1/3) απ' ό,τι στην επιφάνεια της θάλασσας (Ινδικός).

4.3 Ατμοσφαιρική πίεση

Πίνεις το χυμό που περιέχεται στο χάρτινο κουτί. Όταν πίνεις την πορτοκαλάδα ή τραβάς τον αέρα από το κουτί, παρατηρείς ότι το κουτί τσαλακώνεται (εικόνα 4.13). Πού οφείλεται η δύναμη που συνθλίβει το κουτί; Πού οφείλεται η δύναμη που συγκρατεί μια βεντούζα κολλημένη στον τοίχο (εικόνα 4.13);

Η γη περιβάλλεται από ατμόσφαιρα. Η ατμόσφαιρα αποτελείται από ένα μείγμα αερίων που ονομάζεται ατμοσφαιρικός αέρας. Ο αέρας είναι διαφανής. Έχει μάζα και από τη γη ασκείται σε αυτόν η δύναμη του βάρους. Επομένως, όπως συμβαίνει με όλα τα ρευστά σώματα, ασκεί πίεση σε κάθε επιφάνεια που βρίσκεται μέσα σ' αυτόν. Η πίεση αυτή ονομάζεται ατμοσφαιρική πίεση. Όπως ακριβώς η υδροστατική πίεση μιας κατακόρυφης στήλης νερού οφείλεται στο βάρος της, έτσι και η ατμοσφαιρική πίεση οφείλεται στο βάρος του αέρα (εικόνα 4.14).

Πόση είναι και από τι εξαρτάται η τιμή της ατμοσφαιρικής πίεσης;

Η τιμή της ατμοσφαιρικής πίεσης εξαρτάται από το ύψος από την επιφάνεια της θάλασσας (εικόνα 4.14). Τα ανώτερα στρώματα της ατμόσφαιρας πιέζουν, λόγω του βάρους τους, τα κατώτερα με αποτέλεσμα η τιμή της πίεσης να είναι μεγαλύτερη στην επιφάνεια της θάλασσας. Η τιμή της ατμοσφαιρικής πίεσης στην επιφάνεια της θάλασσας ονομάζεται πίεση μιας ατμόσφαιρας (1 atm).

Μέτρηση της ατμοσφαιρικής πίεσης

Η ατμοσφαιρική πίεση μετρήθηκε για πρώτη φορά το 1643 από το μαθητή του Γαλιλαίου, το φυσικό Εβαγγελίστα Τορικέλι (εικόνα 4.15).

ΚΕΦΑΛΑΙΟ 4 ΠΙΕΣΗ

Ο Τορικέλι χρησιμοποίησε ένα γυάλινο σωλήνα μήκους ενός μέτρου τον οποίο γέμισε με υδράργυρο. Στη συνέχεια τον αντέστρεψε μέσα σε μια μικρή λεκάνη, η οποία επίσης περιείχε υδράργυρο (εικόνα 4.15). Ο Τορικέλι παρατήρησε ότι το ύψος της στήλης του υδραργύρου μέσα στο σωλήνα έφθασε περίπου στα 76 cm.

Πώς μπορούμε να εξηγήσουμε το γεγονός ότι στο σωλήνα παρέμεινε υδράργυρος ύφους 76 cm; Ποια δύναμη συγκρατεί τον υδράργυρο σε αυτό το ύφος;

Το υγρό μέσα στο σωλήνα και τη λεκάνη ισορροπεί (εικόνα 4.16), άρα σύμφωνα με την αρχή των συγκοινωνούντων δοχείων θα ισχύει:

P_A=P_Β (4.2)

διότι τα Β, Α είναι σημεία του ίδιου υγρού και βρίσκονται στο ίδιο οριζόντιο επίπεδο. Η πίεση στο Α ισούται με την ατμοσφαιρική πίεση:

P_A=P_atm (4.3)

Επομένως, η στήλη του υδραργύρου συγκρατείται από τη δύναμη που ασκείται, λόγω της ατμοσφαιρικής πίεσης, στην ελεύθερη επιφάνεια του υδραργύρου της λεκάνης (εικόνα 4.16). Μέσα στο σωλήνα πάνω από τη στήλη του υδραργύρου δημιουργήθηκε κενό. Η πίεση στην επιφάνεια της στήλης είναι ίση με το μηδέν και συνεπώς η πίεση στο Β ισούται με την υδροστατική πίεση της στήλης του υδραργύρου:

Ρ_Β=Ρ_υδρ (4.4).

Συγκρίνοντας τις σχέσεις (4.2), (4.3) και (4.4) συμπεραίνουμε ότι η ατμοσφαιρική πίεση είναι ίση με την πίεση που ασκεί στη βάση της στήλη υδραργύρου ύψους h. Όταν h=76 cm ή 760 mm, λέμε ότι η ατμοσφαιρική πίεση ισούται με 760 mmHg. Την υδροστατική πίεση που ασκεί στήλη υδραργύρου ύψους 1mm την ονομάζουμε 1 Torr προς τιμή του Τορικέλι. Επομένως μπορούμε να πούμε ότι η ατμοσφαιρική πίεση είναι 760 Torr. Τα όργανα που χρησιμοποιούνται για τη μέτρηση της ατμοσφαιρικής πίεσης ονομάζονται βαρόμετρα. Το πρώτο βαρόμετρο κατασκευάστηκε από τον Τορικέλι.

Πώς υπολογίζουμε την ατμοσφαιρική πίεση;

Η ατμοσφαιρική πίεση ισούται με την υδροστατική πίεση της στήλης του υδραργύρου. Έτσι, για να την υπολογίσουμε, εφαρμόζουμε το νόμο της υδροστατικής πίεσης. Γνωρίζοντας ότι ο υδράργυρος έχει πυκνότητα ρ=13600 και η επιτάχυνση της βαρύτητας (g) έχει τιμή g=9,8 μπορούμε να υπολογίσουμε την ατμοσφαιρική πίεση σε p_a.

Ώστε

p_atm = p_υδρ = ρ·g·h ή

p_atm = 13000·9,8·0,76m ή

Εικόνα 4.15.

Εβαγγελίστα Τορικέλι (Evagelista Torricelli) (1608-1647).

Σχεδιάγραμμα της συσκευής που χρησιμοποίησε για τη μέτρηση της ατμοσφαιρικής πίεσης.

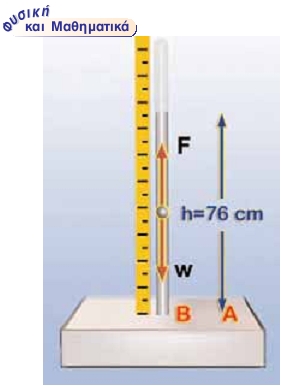

Εικόνα 4.16.

Το πείραμα του Τορικέλι ή ατμοσφαιρική πίεση και δυνάμεις 0 υδράργυρος στο σωλήνα ισορροπεί. Στον υδράργυρο ασκούνται δυο δυνάμεις:

το βάρος του w και
η δύναμη F από τον υδράργυρο του δοχείου: F=p_BA, όπου p_B η υδροστατική πίεση στη βάση της στήλης του υδραργύρου και Α το εμβαδόν της βάσης του σωλήνα.

Εφαρμόζοντας τη συνθήκη ισορροπίας για τον υδράργυρο της στήλης έχουμε:

w=F ή m·g=P_atm·A ή p·V·g= p_atm·A ή p·(A·h)·g= p_atm·A ή p·h·g= p_atm.

ΦΥΣΙΚΗ Β' ΓΥΜΝΑΣΙΟΥ

Ακόνισε το μυαλό σου

Δραστηριότητα

Ο αέρας ασκεί δυνάμεις

Ρούφηξε νερό με ένα καλαμάκι και κλείσε το άλλο στόμιό του με το δάκτυλο σου.
Κράτα το καλαμάκι κατακόρυφα, με το ανοικτό στόμιο προς τα κάτω.

Πέφτει το νερό από το καλαμάκι; Ποια δύναμη το συγκρατεί;

Μπορείς να εκτιμήσεις το μέτρο αυτής της δύναμης;

Άφησε το στόμιο ελεύθερο.

Τι παρατηρείς; Εξήγησε.
Μπορείς τώρα να ερμηνεύσεις πώς πίνεις την πορτοκαλάδα με το καλαμάκι;
Μπορείς να βρεις τις ομοιότητες της παραπάνω δραστηριότητας με το πείραμα του Τορικέλι;

p_atm = 101293P_a ή

περίπου 100.000 P_a. Η πίεση αυτή ονομάζεται πίεση μιας ατμόσφαιρας (1 atm): 1 atm = 100.000 P_a.

Δυνάμεις λόγω ατμοσφαιρικής πίεσης

Όταν πίνεις το φρουτοχυμό σου με το καλαμάκι, έχεις αναρωτηθεί ποια δύναμη σπρώχνει το χυμό και τον ανεβάζει μέχρι το στόμα σου; Θυμήσου το πείραμα του Τορικέλι που είδαμε στην προηγούμενη παράγραφο. Ποια δύναμη συγκρατούσε τη στήλη του υδραργύρου; Για να φθάσει η πορτοκαλάδα στο στόμα σου, ρουφάς τον αέρα που υπάρχει μέσα στο καλαμάκι. Έτσι η πίεση πάνω από την επιφάνεια του χυμού μέσα στο καλαμάκι είναι μικρότερη από την πίεση που επικρατεί στη βάση του και η οποία είναι ίση με την ατμοσφαιρική. Η δύναμη που ασκείται λόγω της ατμοσφαιρικής πίεσης ανεβάζει το χυμό στο στόμα σου. Στη σελήνη, όπου δεν υπάρχει αέρας, οι αστροναύτες δε θα μπορούσαν να πιουν με το καλαμάκι την πορτοκαλάδα τους.

Πόσο μεγάλες είναι οι δυνάμεις που ασκούνται λόγω της ατμοσφαιρικής πίεσης; Αν η επιφάνεια που έχει το στόμιο στο καλαμάκι είναι περίπου 0,2 cm², τότε η δύναμη που ασκείται λόγω της ατμοσφαιρικής πίεσης είναι περίπου 2 Ν. Αντίστοιχα στη επιφάνεια του κουτιού της πορτοκαλάδας, η οποία έχει εμβαδόν περίπου 50 cm², είναι 500 Ν. Αυτές οι δυνάμεις συνθλίβουν το κουτί του χυμού και συγκρατούν τη βεντούζα στον τοίχο (εικόνα 4.13). Για παράδειγμα, η δύναμη που ασκείται σε μια επιφάνεια εμβαδού 1 m² είναι 100.000 Ν. Αντίστοιχη δύναμη ασκείται και στο ανθρώπινο σώμα που έχει εμβαδόν μεταξύ ενός και δύο τετραγωνικών μέτρων. Η δύναμη αυτή θα μας συνέθλιβε, αν η πίεση στο εσωτερικό του σώματος μας δεν ήταν ίση με την ατμοσφαιρική. Έτσι, η ολική δύναμη που ασκείται στο σώμα μας λόγω της εσωτερικής και της ατμοσφαιρικής πίεσης είναι μηδέν. Γι' αυτό το λόγο δεν αισθανόμαστε συνήθως την επίδραση της ατμοσφαιρικής πίεσης. Όταν όμως ανέβουμε σε σχετικά μεγάλο ύψος, λόγω της μείωσης της ατμοσφαιρικής πίεσης, αισθανόμαστε πόνο στα αυτιά μας.

Φυσική και Ιστορία

Τα ημισφαίρια του Μαγδεμβούργου

Το 1654 ο Όττο φον Γκέρικε (Otto von Guericke), δήμαρχος του Μαγδεμβούργου της Γερμανίας και εφευρέτης της αντλίας κενού, πραγματοποίησε ένα από τα πιο φημισμένα πειράματα με το οποίο απέδειξε την ύπαρξη της ατμοσφαιρικής πίεσης.

Τοποθέτησε δυο κοίλα ημισφαίρια από χαλκό έτσι ώστε να σχηματίζουν σφαίρα διαμέτρου 0.5 m. Με τη βοήθεια ενός δερμάτινου δακτυλίου ποτισμένου με λάδι και κερί έκανε την ένωσή τους αεροστεγή. Με μια αντλία κενού αφαίρεσε τον αέρα από τη σφαίρα. Στη συνέχεια δύο ομάδες των 8 αλόγων η καθεμία δεν μπόρεσαν να αποχωρίσουν τα δύο ημισφαίρια.

Αυτό οφειλόταν στην τεράστια δύναμη που εξασκείται στην εξωτερική επιφάνεια των ημισφαιρίων εξ αιτίας της ατμοσφαιρικής πίεσης, ενώ στο εσωτερικό τους η πίεση ήταν πολύ πιο μικρή, αφού ο αέρας είχε σχεδόν αφαιρεθεί.

Αν η πίεση στο εσωτερικό των ημισφαιρίων είναι 0,1 atm, πόση δύναμη πρέπει να ασκηθεί στα ημισφαίρια για να αποχωριστούν;

Να έχεις υπόψη σου ότι η συνολική δύναμη που ασκείται από τον αέρα στη σφαίρα αποδεικνύεται ότι ισούται με τη δύναμη που ασκείται σε μια κυκλική επιφάνεια ίδιας ακτίνας.

ΚΕΦΑΛΑΙΟ 4 ΠΙΕΣΗ

Φυσική και Τεχνολογία

Το μεταλλικό βαρόμετρο: Πόσο ψηλά πετάμε

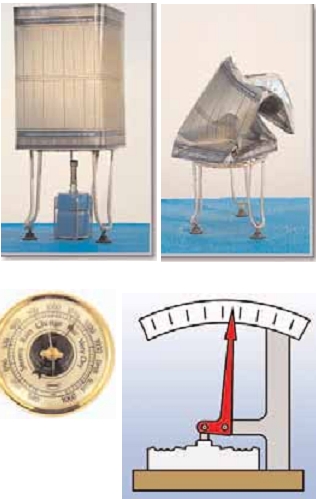

Η ατμοσφαιρική πίεση συνθλίβει το δοχείο.

Πάρε ένα δοχείο από ψευδάργυρο (τσίγκινο) και βάλε στο εσωτερικό του λίγο νερό. Τοποθέτησέ το πάνω σε μια εστία θέρμανσης, έχοντας το καπάκι του ανοικτό. Το νερό αρχίζει να βράζει και οι ατμοί που παράγονται, καθώς κινούνται προς τα πάνω, συμπαρασύρουν και ένα μέρος από τον ατμοσφαιρικό αέρα που υπήρχε στο εσωτερικό του. Μόλις εξαερωθεί όλη η ποσότητα του νερού, απομάκρυνε το δοχείο από την εστία θέρμανσης, αφού κλείσεις πολύ καλά το καπάκι του. Βάλε το δοχείο κάτω από τη βρύση, οπότε ψύχεται απότομα. Το δοχείο συνθλίβεται.

Ποια δύναμη προκαλεί τη σύνθλιψη του δοχείου;

Η πίεση που επικρατεί στο εσωτερικό του δοχείου είναι μικρότερη από αυτή στο εξωτερικό.

Αυτή η διαφορά της πίεσης προκαλεί και τη σύνθλιψή του. Το παραπάνω φαινόμενο μπορούμε να το αξιοποιήσουμε στη μέτρηση διαφορών της ατμοσφαιρικής πίεσης.

Το μεταλλικό βαρόμετρο

Το μεταλλικό βαρόμετρο είναι όργανο με το οποίο μετράμε διαφορές της ατμοσφαιρικής πίεσης.

Στη διπλανή εικόνα φαίνεται ένα μεταλλικό βαρόμετρο και μια σχηματική αναπαράσταση του εσωτερικού του.

Μπορείς να βρεις τις αντιστοιχίες με το δοχείο και να σκεφτείς την αρχή λειτουργίας του;

Μάθαμε ότι η ατμοσφαιρική πίεση μειώνεται όσο αυξάνεται το ύψος από την επιφάνεια της γης. Με κατάλληλα βαθμολογημένο λοιπόν μεταλλικό βαρόμετρο μπορούμε να μετράμε το ύψος. Τέτοια όργανα ονομάζονται υψομετρικά βαρόμετρα και υπάρχουν σε όλα τα αεροσκάφη.
