Τεχνολογία (B΄ Γυμνασίου) - Βιβλίο Μαθητή (Εμπλουτισμένο)

3ο Βήμα - Εκτέλεση του Ρόλου

Εικόνα

εικόνα

Στο πρώτο σεμινάριο ως Διευθυντής!!!

εικόναΟ Διευθυντής Εκπαίδευσης, ως υπεύθυνος του σεμιναρίου, σας μοιράζει το πρόγραμμα. Σ' αυτό πρέπει ν' αναγράφονται όλα τα απαραίτητα στοιχεία του σεμιναρίου, όπως: το θέμα, η ημερομηνία, οι ομιλητές και η ιδιότητα τους, ο χρόνος ομιλίας, ο χρόνος των ερωτήσεων και των σχολιασμών κ.λπ.)

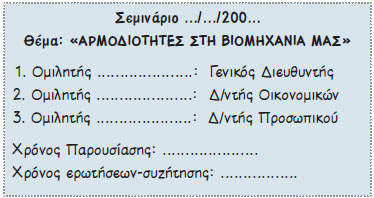

Εικ. 42 Παράδειγμα προγράμματος σεμιναρίου με θέμα τις αρμοδιότητες και τα καθήκοντα του Δ/ντή στη δική σας βιομηχανία.
Εικ. 42 Παράδειγμα προγράμματος σεμιναρίου με θέμα τις αρμοδιότητες και τα καθήκοντα του Δ/ντή στη δική σας βιομηχανία.

Ως διευθυντής, θα παρουσιάσεις πληροφορίες σχετικά με τις αρμοδιότητές σου στη βιομηχανία σας. Αυτές βασίζονται στις αρχικές πληροφορίες που συλλέξατε στο βήμα της εκλογής της βιομηχανίας, τις οποίες εμπλουτίζεις με νέα στοιχεία που θα αναζητήσεις και θα προσαρμόσεις στη δική σας βιομηχανία. Στο τέλος, ως διευθυντής πρέπει να γνωρίζεις ποιες δραστηριότητες αναλαμβάνει το τμήμα που είσαι υπεύθυνος ώστε να προχωρήσεις στην "εκτέλεση" του ρόλου σου όσο το δυνατόν πιο ρεαλιστικά.

εικόναΈτσι, κάνεις προτάσεις για το τμήμα σου π.χ. τι προϊόντα θα παράγει, τι λογότυπο θα έχει, ποια μέτρα ασφάλειας θα ληφθούν για την προστασία των εργαζομένων, ποια μέθοδο παραγωγής προτείνεις να εφαρμοστεί κ.λπ.

Μετά το κλείσιμο της διαδικασίας του σεμιναρίου, θα αποφασίσετε σε συνάντηση εργασίας για το λογότυπο της εταιρείας (ύστερα από την πρόταση ή τις προτάσεις που έχει κάνει ο Διευθυντής Δημοσίων Σχέσεων).

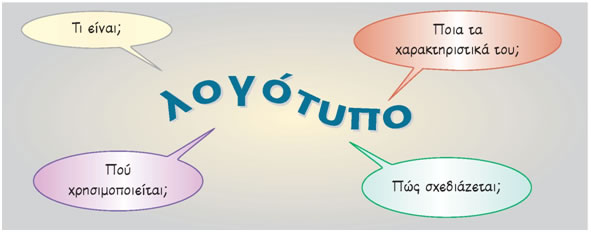

Το λογότυπο είναι ένα «οπτικό σημάδι», μια γραφική μορφή που αντιπροσωπεύει την εταιρεία και χρησιμοποιείται σε όλα τα έντυπά της, στα αυτοκίνητά της, στις συσκευασίες κ.λπ.

Ένα λογότυπο μπορεί να αναπτυχθεί από τα αρχικά μιας επιχείρησης ή το είδος των προϊόντων. Μπορούν σ' αυτό να συνδυαστούν γράμματα και εικονογραφικά στοιχεία.

εικόνα

Ένα λογότυπο πρέπει να είναι εύκολα αναγνωρίσιμο, απλό και αξιοσημείωτο. Για να εκπληρώνει το σκοπό του, πρέπει να

Εικ. 43 Συνάντηση εργασίας των Διευθυντών για να επιλέξουν το τελικό λογότυπο.
Εικ. 43 Συνάντηση εργασίας των Διευθυντών για να επιλέξουν το τελικό λογότυπο.

«τυπώνεται» εύκολα στο μυαλό του καταναλωτή.

εικόναΕπειδή τα λογότυπα είναι ένα από τα κύρια μέσα για την εικόνα μιας εταιρείας, η επιλογή του

κατάλληλου λογότυπου είναι μια κρίσιμη διαδικασία.

Έχοντας τις προτάσεις του Διευθυντή Δημοσίων Σχέσεων για το λογότυπο και γνωρίζοντας τι εξυπηρετεί, κάνε και συ τη δική σου πρόταση και αποφασίστε σε συνάντηση εργασίας για την τελική μορφή του.

εικόναΑπό δω και στο εξής το λογότυπο, πρέπει να απεικονίζεται σε όλα τα έντυπα της βιομηχανίας σας (φύλλα αλληλογραφίας, φακέλους, δημοσιεύσεις), στα αυτοκίνητα κ.λπ. θα το σχεδιάσετε επίσης, στο καρτελάκι των Διευθυντών το οποίο θα φοράτε κατά τη διάρκεια του μαθήματος, στο οποίο θα αναγράφεται η ιδιότητά σου π.χ. Διευθυντής Προμηθειών, και το

Εικ. 44 Καρτελάκι Διευθυντή.
Εικ. 44 Καρτελάκι Διευθυντή.

ονοματεπώνυμο σου.

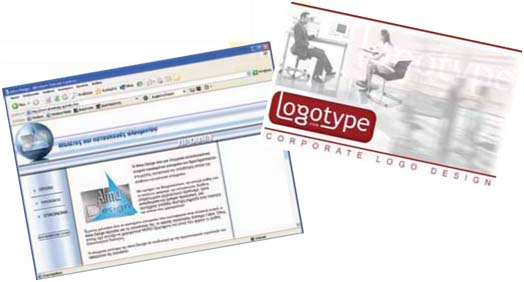

icon Ιστοσελίδες

http://www.gm.com/company/gmability/edu_k-12/9-12/making_vehicles/index.html General Motors

http://www.logotype.com Εταιρεία σχεδίασης λογότυπου

http://www.industrysearch.com.au Ένωση Βιομηχανιών Αυστραλίας

http://www.maxi.gr/etairia.htm

http://almadesign.gr

εικόνα

4ο Βήμα - Κατασκευή του ομοιώματος



εικόνα 4ο βήμα - Κατασκευή του Ομοιώματος

■ Σχεδιασμός

■ Εργαλεία

■ Υλικά και μηχανισμοί



icon ΣΤΟΧΟΙ
οι μαθητές...

Να αναπτύξουν ικανότητα τεχνικής σχεδίασης και κατασκευής μοντέλων παραγωγικών μονάδων.

Να αναπτύξουν ικανότητα επιλογής εργαλείων και υλικών και πρακτικές δεξιότητες στη χρήση τους.

Να αντιληφθούν την ανάπτυξη της παραγωγικής μονάδας μέσα από την κατασκευή του ομοιώματος.

Να αναπτύξουν ικανότητα επίλυσης τεχνολογικών προβλημάτων.

Να αναπτύξουν υπευθυνότητα ως άτομα, αναλαμβάνοντας συγκεκριμένα καθήκοντα που επηρεάζουν το σύνολο της ομάδας.

Να μάθουν να συνεργάζονται και να αναπτύσσουν ομαδικό πνεύμα.

Να επιλέγουν κατάλληλα εργαλεία και υλικά για την κατασκευή μοντέλων παραγωγικών μονάδων.

Να αναπτύξουν ικανότητα χρησιμοποίησης εργαλείων και υλικών για την κατασκευή μοντέλων παραγωγικών μονάδων.



icon ΛΕΞΕΙΣ - ΟΡΟΙ ΚΛΕΙΔΙΑ

Μακέτα, ομοίωμα, τρισδιάστατη κατασκευή, τεχνικά σχέδια, κάτοψη, όψη, τομή, κλίμακα σχεδίασης, ομοίωμα εξοπλισμού, εργαλεία, υλικά, μηχανισμοί, κόστος κατασκευής, χρονοδιάγραμμα, κατανομή εργασιών, συνοδευτικές κατασκευές, κανόνες ασφαλείας.



Σχεδιασμός του ομοιώματος εικόνα

εικόναΠριν εξηγήσουμε ακριβώς τι είναι η μακέτα ή το ομοίωμα, σκέψου πώς θα μπορούσες να απεικονίσεις το σπίτι σου ή έστω το δωμάτιο σου; θα το σχεδίαζες στις φυσικές (πραγματικές) του διαστάσεις; Όχι βέβαια!!! θα πρέπει να το σχεδιάσεις πολύ μικρότερο, έτσι ώστε να χωράει σε μια κόλλα χαρτί.

Ανάλογα θα πράξετε και με την κατασκευή της βιομηχανίας που επιλέξατε να μελετήσετε. Δηλαδή, θα κατασκευάσετε αντίγραφο μιας βιομηχανίας σε πολύ μικρότερο μέγεθος από το πραγματικό. Αυτά τα αντίγραφα τα ονομάζουμε μακέτες ή ομοιώματα και μας βοηθούν να μελετήσουμε και να παρουσιάσουμε την πραγματική κατασκευή.

Οι φωτογραφίες ή τα σχέδια παρουσιάζουν ένα κτίριο αποτυπώνοντάς το σε μια επιφάνεια δισδιάστατη, με αποτέλεσμα πολλές λεπτομέρειές του να χάνονται.εικόνα Η μακέτα όμως που είναι τρισδιάστατη, το αναπαριστά με τέτοιο τρόπο ώστε να το κατανοήσουμε και να το μελετήσουμε κοιτώντας το απ' όλες τις πλευρές του. Η μακέτα κατασκευάζεται «υπό κλίμακα» όπως συνηθίζουμε να λέμε στη γλώσσα των Μηχανικών.

Για να σχεδιάσετε και να κατασκευάσετε τη μακέτα της βιομηχανίας, πρέπει πρώτα:

  • Να μελετήσετε σε βάθος όλα τα στοιχεία της βιομηχανίας.
  • Να μελετήσετε τις οδηγίες σχεδίασης, που θα σας βοηθήσουν στο σχεδιασμό της μακέτας.
  • Να ενημερωθείτε για τους εναλλακτικούς τρόπους απεικόνισης της λειτουργίας της βιομηχανίας.

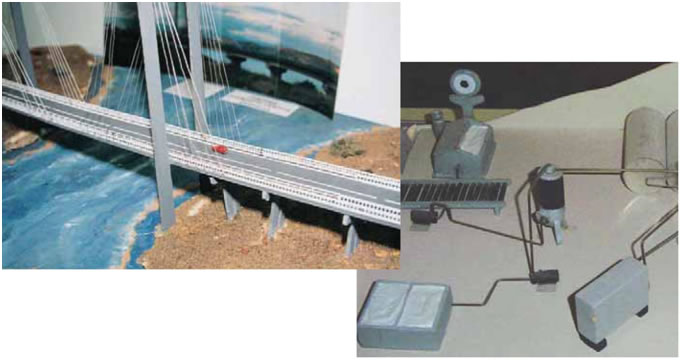

Εικ. 46 Λεπτομέρειες από μακέτες ενός έργου του κατασκευαστικού τομέα και μιας γαλακτοβιομηχανίας.
Εικ. 46 Λεπτομέρειες από μακέτες ενός έργου του κατασκευαστικού τομέα
και μιας γαλακτοβιομηχανίας.

Τα στοιχεία της Βιομηχανίας: Έχοντας ήδη συγκεντρώσει τα στοιχεία για τη βιομηχανία και το ρόλο σας σ' αυτή, αξιοποιήστε τα στην κατασκευή της μακέτας. Αν είσαι Διευθυντής Προμηθειών, πρέπει π.χ. να προτείνεις τη μορφή των χώρων αποθήκευσης και μεταφοράς των προμηθειών. Αν είσαι Διευθυντής εικόναΠαραγωγής, πρέπει να αποτυπώσεις τη ροή παραγωγής, για να επιλέξετε στη συνέχεια τι θα απεικονίσετε στο ομοίωμά σας. Αν είσαι Διευθυντής Δημοσίων Σχέσεων, θα σχεδιάσεις το λογότυπο και θα το αποτυπώσεις όπου χρειαστεί (έντυπο υλικό, κτίριο του ομοιώματος της βιομηχανίας κ.λπ.). Αν είσαι Μηχανικός Σχεδιασμού Προϊόντος, θα σχεδιάσεις τα προϊόντα που θα παράγει η βιομηχανία. Ανεξάρτητα όμως από το ρόλο που έχει ο καθένας, όλοι συμμετέχετε στην κατασκευή του ομοιώματος.

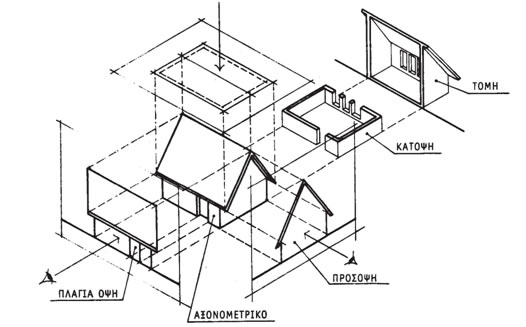

Οδηγίες σχεδίασης*: Τα σχέδια που απεικονίζουν τη μορφή και τις διαστάσεις ενός αντικειμένου ονομάζονται τεχνικά σχέδια. Τα τεχνικά σχέδια αποτύπωσης της βιομηχανίας είναι απαραίτητα για την κατασκευή της μακέτας. Σ' αυτά περιλαμβάνονται η κάτοψη της μακέτας, οι όψεις των κτιρίων (πρόσοψη και πλάγιες όψεις), τομές και λεπτομέρειες της βιομηχανίας, όπου είναι απαραίτητο.

εικόνα

* Οι γενικές αρχές σχεδίασης έχουν παρουσιαστεί στο βιβλίο της Τεχνολογίας της A' Γυμνασίου.



Στα σχέδια χρησιμοποιούμε κλίμακα σχεδίασης για την αποτύπωση των αντικειμένων. Οι κλίμακες δείχνουν πόσες φορές μικρότερο ή μεγαλύτερο έχει σχεδιαστεί στο χαρτί μας το αντικείμενο. Παράδειγμα, η κλίμακα 1:25 σημαίνει ότι κάθε διάσταση στο σχέδιο είναι μικρότερη κατά 25 φορές από την πραγματική. Η κλίμακα 1:50, 50 φορές μικρότερη και η 1:100 ότι είναι 100 φορές μικρότερη (π.χ. αν η πραγματική διάσταση είναι 30 μέτρα, στο σχέδιο θα είναι 60 εκατοστά στην κλίμακα 1:50. Ενώ στην κλίμακα 1:100 θα είναι 30 εκατοστά). Η κλίμακα αναγράφεται υποχρεωτικά πάνω στο σχέδιο. εικόνα

Να θυμάσαι ότι, οποιαδήποτε κλίμακα και αν χρησιμοποιήσεις, στο σχέδιο θα αναγράψεις την πραγματική διάσταση, π.χ. 30 m. Αυτό γίνεται γιατί ο κατασκευαστής ή άλλος αναγνώστης του σχεδίου πρέπει να γνωρίζει τις πραγματικές διαστάσεις του αντικειμένου.

Σε κάθε σχέδιο που θα κάνετε, θα αναγράψετε την κλίμακα σχεδίασης, τον τίτλο της όψης (κάτοψη κ.λπ.) και τα είδη των υλικών που θα χρησιμοποιηθούν.

Τρόποι απεικόνισης:
Ξεκινώντας από την εξωτερική μορφή της μακέτας, έχετε τη δυνατότητα να επιλέξετε να κατασκευάσετε τα κτίρια ή όχι, ή ένα μέρος των κτιρίων.

Στην πρώτη περίπτωση, που κατασκευάζετε το κτίριο, μπορείτε να παρουσιάσετε το εσωτερικό του κάνοντας ανοιγόμενη στέγη. Στη δεύτερη περίπτωση που δεν κατασκευάζετε τους τοίχους αποτυπώνετε στη βάση της μακέτας το περίγραμμα των κτιρίων και παρουσιάζετε το εσωτερικό του. Στην τρίτη περίπτωση μπορείτε να δείξετε το εσωτερικό ορισμένων κτιρίων που εσείς επιλέγετε.

Περνώντας στο εσωτερικό της βιομηχανίας έχετε τη δυνατότητα πολλών επιλογών!

Αποτύπωση των εσωτερικών χώρων.

  • Πλήρης αναπαράσταση όλων των φάσεων των εργασιών στην παραγωγή και στον ευρύτερο χώρο της βιομηχανίας.
    Πώς; Κατασκευάζοντας σε σμίκρυνση ομοιώματα του εξοπλισμού που χρησιμοποιείται στη βιομηχανία και τοποθετώντας τα στα αντίστοιχα σημεία με αυτά της πραγματικής βιομηχανίας. Αυτό μπορεί να γίνει είτε στο χώρο της παραγωγής είτε στους χώρους αποθήκευσης και διακίνησης προϊόντων και πρώτων υλών, γραφεία κ.λπ.
  • Διαγραμματική απεικόνιση της παραγωγής σχεδιάζοντας τα στάδια παραγωγής και διακίνησης πάνω στη βάση της μακέτας. Στα σημεία που θεωρείτε σημαντικά (κόμβοι, σημεία ελέγχου, συσκευασία κ.λπ.) μπορείτε να τοποθετήσετε φωτεινά σημεία (π.χ. LED) και που να τα αναδεικνύουν.

Οι δύο παραπάνω τρόποι είναι ενδεικτικοί και αν συνδυαστούν, μπορούν να δώσουν εντυπωσιακά αποτελέσματα π.χ. να δείξετε ένα ή περισσότερα στάδια παραγωγής, τα οποία μπορείτε να αναπαραστήσετε σε μια άλλη βάση και σε διαφορετική κλίμακα, για να δείξετε περισσότερες λεπτομέρειες.

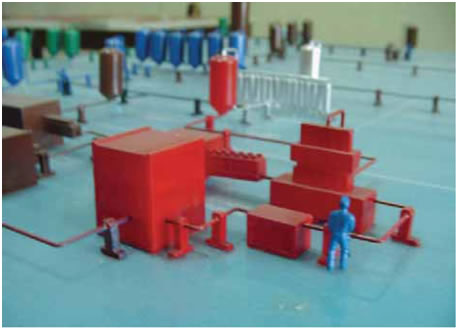

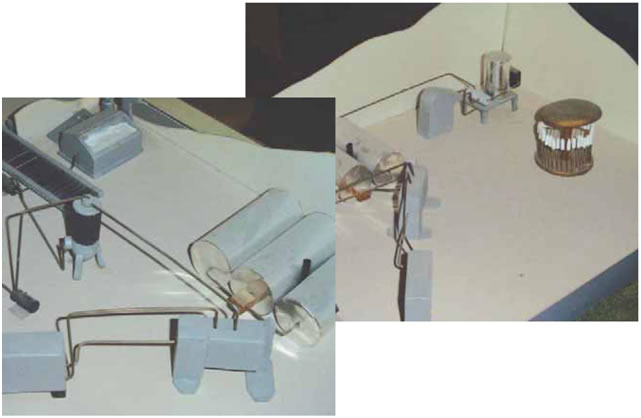

Εικ. 47 Εσωτερική απεικόνιση χωρίς εξωτερική κάλυψη.
Εικ. 47 Εσωτερική απεικόνιση χωρίς εξωτερική κάλυψη.
Απεικονίζεται η παραγωγική διαδικασία με μικρογραφίες του εξοπλισμού.

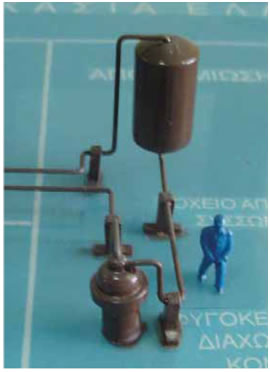

Εικ. 48 Λεπτομέρεια φάσης της παραγωγικής διαδικασίας.
Εικ. 48 Λεπτομέρεια φάσης της παραγωγικής διαδικασίας.


Στα ομοιώματα πρέπει να αναγράφονται οι χώροι και τα διάφορα τμήματα της επιχείρησης όπως και να παριστάνονται αναλυτικά, όπου είναι εφικτό, οι φάσεις της παραγωγικής διαδικασίας, π.χ. Γραφεία Διοίκησης, μύλος, χυτήριο, χώρος παστερίωσης, δοχείο αποθήκευσης κ.λπ.

Η τοποθέτηση απλών ή σύνθετων μηχανισμών, όπως κυλιόμενοι διάδρομοι ή ιμάντες, φωτεινά σημεία, διακόπτες on-off κ.λπ., βοηθούν στην καλύτερη παρουσίαση των διαφόρων λειτουργιών της παραγωγικής διαδικασίας.

Δεν χρειάζεται να έχετε ιδιαίτερες γνώσεις σε συγκεκριμένα θέματα για να μπορέσετε να τοποθετήσετε ή και να δημιουργήσετε αυτούς τους μηχανισμούς. Με τη βοήθεια του καθηγητή σας, μπορείτε να συνδέσετε ένα απλό «μοτεράκι» από παιχνίδι με μια μπαταρία και να δώσετε κίνηση σε μια ρόδα ή έναν έλικα.

εικόναΑν συνδυάσετε στο προηγούμενο παράδειγμα δύο ρόδες, πάνω στις οποίες θα προσαρμόσετε έναν ελαστικό ιμάντα, φτιάχνετε ένα κυλιόμενο διάδρομο, μια μεταφορική ταινία και πολλά άλλα! Ένα τηλεκατευθυνόμενο αυτοκίνητο-παιχνίδι κινούμενο μέσα στο χώρο της μακέτας, μπορεί να χρησιμοποιηθεί για να δείξει πιο ρεαλιστικά, την κίνηση και το ρόλο του ρομπότ στη διαδικασία της παραγωγής!!!



Εργαλεία:

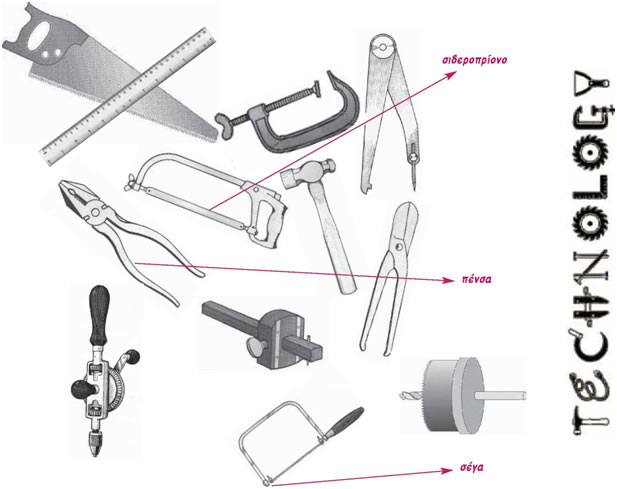

Η επιλογή του κατάλληλου εργαλείου έχει πολύ μεγάλη σημασία. Για το κόψιμο των πιο συνηθισμένων υλικών χρησιμοποιούνται τα παρακάτω εργαλεία:

εικόνα

Ονόμασε τα υπόλοιπα εργαλεία!!!

  • Κοπίδι με ανταλλακτικές λάμες, για μακετόχαρτα, μπάλσα, χαρτόνια κ.ά.
  • Σέγα για κόψιμο ξύλων μικρής διατομής και λεπτά φύλλα πλεξιγκλάς.
  • Ξυλοπρίονο για ξύλα μεγάλης διατομής.
  • Σιδεροπρίονο για μέταλλα και χοντρά πλεξιγκλάς.
  • Πένσα για το κόψιμο και το λύγισμα συρμάτων.
  • Δράπανο για τη διάνοιξη οπών.



Υλικά και Μηχανισμοί.

Για την κατασκευή του ομοιώματος, μπορούν να χρησιμοποιηθούν πολλά υλικά. Υλικά που πολλές φορές θεωρούμε άχρηστα μπορούν να αξιοποιηθούν με τον καλύτερο τρόπο. Η χρήση των υλικών για την κατασκευή της μακέτας θα πρέπει να γίνεται με σωστό προγραμματισμό και οικονομία.

Ανάλογα με το τμήμα που θέλουμε να κατασκευάσουμε, χρησιμοποιούμε τα κατάλληλα υλικά:

Εικ. 49 Χαρτιά και μακετόχαρτα σε διάφορα πάχη και χρώματα.
Εικ. 49 Χαρτιά και μακετόχαρτα σε διάφορα πάχη και χρώματα.
Εικ. 50 Φύλλα, σωληνάκια και πηχάκια από πλαστικό και ξύλο.
Εικ. 50 Φύλλα, σωληνάκια και πηχάκια από πλαστικό και ξύλο.
  • Βάση μακέτας: για τη βάση, μπορείτε να χρησιμοποιήσετε ξύλο όχι πολύ σκληρό, για να μπορείτε να καρφώσετε και να βιδώσετε εύκολα πάνω της οποιοδήποτε αντικείμενο (σουηδικό, πλακάζ, λεύκα κ.λπ.). Ακόμη, μπορείτε να χρησιμοποιήσετε συμπιεσμένο μονωτικό υλικό (συνήθως χρώματος μπλε), πάχους 3 εκατοστών τουλάχιστον, επειδή είναι ελαφρύ, συμπαγές, ανθεκτικό, εύκολο στη χρήση και δεν σπάζει εύκολα. Άλλο υλικό κατάλληλο για τη βάση είναι το μεγάλου πάχους μακετόχαρτο. Δεν χρησιμοποιούμε φελιζόλ για τη βάση, γιατί σπάζει εύκολα.

  • Κτίρια: για την κατασκευή των επίπεδων επιφανειών των κτιρίων, μπορείτε να χρησιμοποιήσετε μακετόχαρτο (κάπα ή σάντουιτς). Στο εσωτερικό του έχει συνθετικό το οποίο βοηθά στη «συναρμολόγησή» του με απλές καρφίτσες. Κυκλοφορεί σε διάφορα πάχη, χρώματα και με χάρτινη ή πλαστική εξωτερική επένδυση.

    Ακόμη, μπορείτε να χρησιμοποιήσετε κομμάτια γυψοσανίδας τα οποία είναι ελαφριά, κόβονται με απλό κοπίδι και συνδέονται εύκολα μεταξύ τους.

    Το ξύλο μπορεί να χρησιμοποιηθεί, όμως δεν είναι η καλύτερη λύση. Το κόντρα πλακέ συνδέεται δύσκολα, ενώ το μπάλσα που συνδέεται πολύ εύκολα και είναι ένα ξύλο πολύ ελαφρύ κυκλοφορεί στο περιορισμένο πλάτος των 10 εκατοστών και είναι ταυτόχρονα πολύ ακριβό. θα μπορούσε να χρησιμοποιηθεί για μικρές επιφάνειες.

    Το χαρτόνι οντουλέ συνιστάται για αναπαράσταση στέγης, για καμπύλες και κυλινδρικές επιφάνειες κ.λπ.

    Ο συνδυασμός γύψου και γάζας βοηθά στην κατασκευή οποιασδήποτε μορφής με πολύ χαμηλό κόστος και μεγάλη ευκολία.

    Τα αλουμινένια κουτιά αναψυκτικών και οι άδειες φιάλες (πλαστικές, μεταλλικές κ.λπ.) είναι πολύ καλές λύσεις στην αναπαράσταση σιλό, δεξαμενών, διυλιστηρίων, βιολογικού καθαρισμού κ.λπ.

    Φύλλα αλουμινίου και χαλκού μπορούν επίσης να χρησιμοποιηθούν για επίπεδες και καμπύλες επιφάνειες.


    Εικ. 51 Συνδυασμός φύλλων αλουμινίου, με ξύλινα στοιχεία βαμμένα με μεταλλικό χρώμα και μπρούτζινες βέργες για την αναπαράσταση σωληνώσεων σε μια γαλακτοβιομηχανία.
    Εικ. 51 Συνδυασμός φύλλων αλουμινίου, με ξύλινα στοιχεία βαμμένα με μεταλλικό χρώμα
    και μπρούτζινες βέργες για την αναπαράσταση σωληνώσεων σε μια γαλακτοβιομηχανία.
