Μαθηματικά ΣΤ Δημοτικού - Βιβλίο Μαθητή (Eμπλουτισμένο)
Εικόνα

Αντλώ πληροφορίες από ένα γράφημα γραμμής.

Μελετώ ένα κυκλικό διάγραμμα.

Επιλέγω τον κατάλληλο τύπο γραφήματος.
Δραστηριότητα 1η

Το παρακάτω γράφημα παρουσιάζει την αύξηση του πληθυσμού στην Αττική από τότε που η Αθήνα έγινε πρωτεύουσα του ελληνικού κράτους μέχρι το 2003.

Εικόνα

  • Τι διαπιστώνουμε για τον πληθυσμό της πρωτεύουσας με μια ματιά από το γράφημα;

  • Γιατί προτιμήσαμε να παρουσιάσουμε τα δεδομένα με αυτόν τον τύπο γραφήματος κι όχι με ραβδόγραμμα;

  • Θυμήσου το γράφημα που έφτιαξες με δύο ανάλογα ποσά και σύγκρινέ το μ΄ αυτό.

Δραστηριότητα 2η

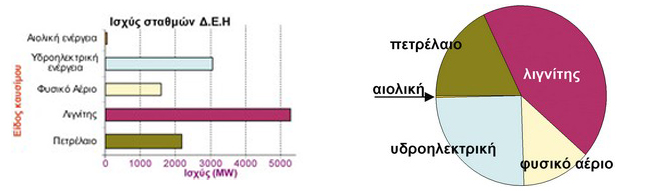

Η ποσότητα ενέργειας που παράγεται από τη Δ.Ε.Η. (31-12-03) από τους διάφορους σταθμούς παραγωγής φαίνεται παρακάτω στο ραβδόγραμμα και στο κυκλικό διάγραμμα.

Εικόνα

  • Ποιο είδος παραγωγής είναι το κυρίαρχο; Χρησιμοποίησες το ραβδόγραμμα ή το κυκλικό διάγραμμα για να το βρεις;

  • Περίπου τι ποσοστό της συνολικής παραγωγής είναι η υδροηλεκτρική; Από ποιο γράφημα παίρνεις καλύτερα αυτή την πληροφορία;

  • Θα μπορούσες να χρησιμοποιήσεις κυκλικό διάγραμμα για την δραστηριότητα 1;

Από τα παραπάνω διαπιστώνουμε ότι, για να παρουσιάσουμε και να τονίσουμε με διαφορετικό τρόπο τα δεδομένα χρησιμοποιούμε διαφορετικούς τύπους γραφημάτων.

Γράφημα γραμμής και κυκλικό διάγραμμα

Το γράφημα γραμμής χρησιμοποιείται για την παρουσίαση δεδομένων που αλλάζουν με την πάροδο του χρόνου.
Το κυκλικό διάγραμμα χρησιμοποιείται για την παρουσίαση της σχέσης του μέρους προς το σύνολο.

Παραδείγματα

Εικόνα

Όταν επιλέγουμε να παρουσιάσουμε τα δεδομένα μας, πρέπει να έχουμε υπόψη μας ότι το γράφημα δίνει πληροφορίες με «γρήγορο» τρόπο, οπότε πρέπει να επιλέγουμε τον κατάλληλο τύπο γραφήματος για να τονίσουμε την πληροφορία που θέλουμε.



Εφαρμογή  Eπιλογή του κατάλληλου γραφήματος

Τα παιδιά έκαναν μια έρευνα ανάμεσα στους συμμαθητές τους καταγράφοντας το πώς ξοδεύουν το χαρτζιλίκι τους κατά τη διάρκεια της εβδομάδας. Συγκέντρωσαν τα στοιχεία και αφού τα επεξεργάστηκαν κατέληξαν στον παρακάτω πίνακα.

Ημέρα Δευτέρα Τρίτη Τετάρτη Πέμπτη Παρασκευή Σάββατο Κυριακή
Ποσοστό % που ξόδεψαν 10 % 8 % 8 % 10 % 10 % 34 % 20 %

Ποιος είναι ο καλύτερος τύπος γραφήματος για να παρουσιάσουν τα αποτελέσματα της έρευνάς τους;

Λύση - Απάντηση:

Τα δεδομένα είναι τέτοιου είδους που μπορούν να παρουσιαστούν με πολλούς τύπους γραφημάτων. Εξαρτάται από το τι θέλουν να τονίσουν τα παιδιά με το γράφημά τους.

Εικόνα

1. Αν θέλουν να δείξουν πώς αλλάζει (αυξάνεται ή μειώνεται) το ποσό που ξοδεύουν στη διάρκεια της εβδομάδας, θα χρησιμοποιή­σουν το γράφημα γραμμής.

2. Αν θέλουν να παρουσιάσουν το ποσοστό κά­θε μέρας μεμονωμένα, θα χρησιμοποιήσουν το ραβδόγραμμα.

Εικόνα

3. Αν θέλουν να τονίσουν τη σχέση της καθημερινής κατανάλωσης προς το σύνολο της εβδομάδας, θα χρησιμοποιήσουν το κυκλικό διάγραμμα.

Εικόνα
Μικροπείραμα μικροπείραμα

Eρωτήσεις για αυτοέλεγχο και συζήτηση

Στο κεφάλαιο αυτό μελετήσαμε το γράφημα γραμμής και το κυκλικό διάγραμμα. Να δώσεις ένα δικό σου παράδειγμα στο οποίο μπορούν να χρησιμοποιηθούν.

Σημειώστε αν είναι σωστές ή λάθος και συζητήστε τις παρακάτω εκφράσεις: Σωστό Λάθος
  • Για την καταγραφή του πυρετού είναι καλύτερο το ραβδόγραμμα.
 Εικόνα Εικόνα
  • Στο ραβδόγραμμα και στο γράφημα γραμμής το σύνολο δεν φαίνεται αμέσως.
 Εικόνα Εικόνα
